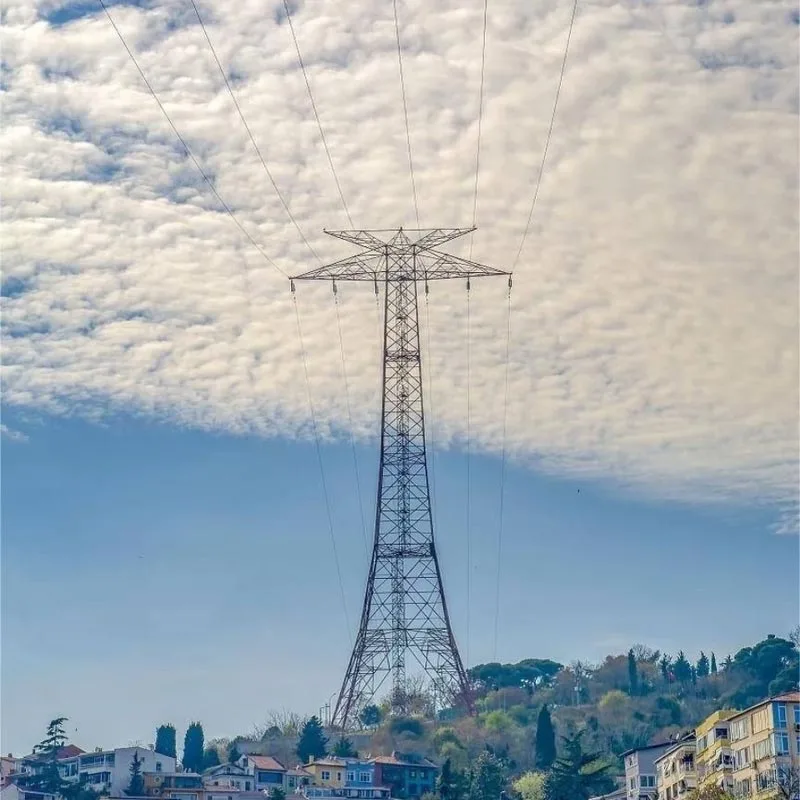

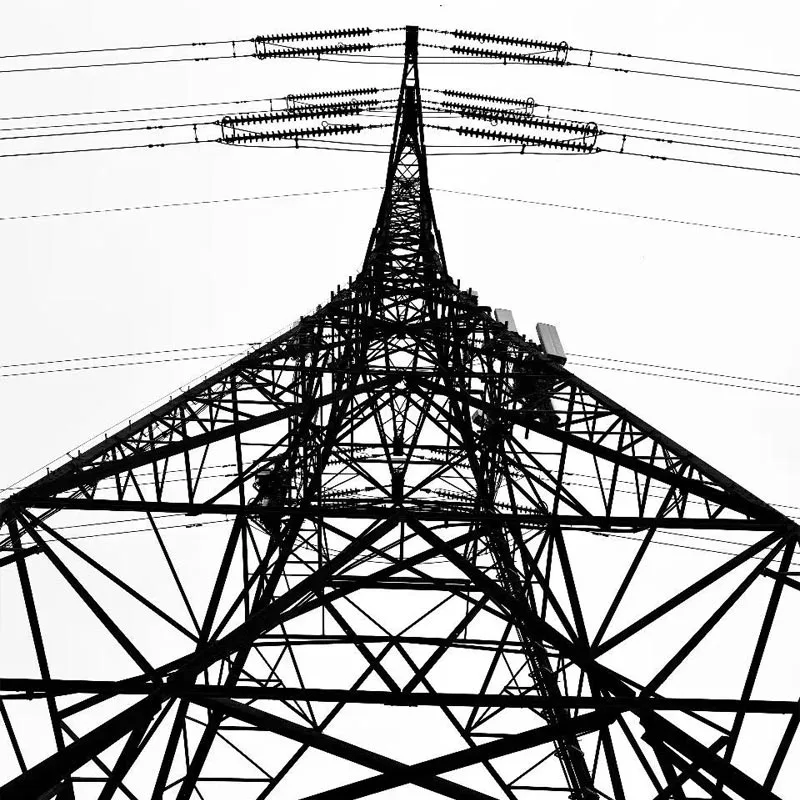

Turn de țevi de oțel de înaltă tensiune

Qingdao Anbang New Energy High-Voltage Steel Tubular Tower este un echipament de suport de transmisie de bază care se integrează „proiectare-fabricare-instalare-serviciu”. Proiectat special pentru înaltă tensiune de 10 kV-1000 kV, ultra-înaltă tensiune (UHV) și liniile de transmisie a energiei electrice de foarte înaltă tensiune, acoperă mai multe tipuri structurale, inclusiv tip zăbrele, tip conic cu o singură coloană și tip combinat cu bază îngustă.

Ca „Top 10 Steel Pipe Pole Enterprise din 2022”, The companie se bazează pe 20 de brevete de bază, o capacitate de producție anuală de 50.000 de tone și certificări la nivel național/industrial standarde precum GB/T 2694 și GB 50205.

Produsul adoptă oțel de înaltă rezistență de calitate Q355B/Q420/Q460, prezentând galvanizare la cald anticoroziune, tehnologie de sudare patentată și design structural ranforsat.

Poate funcționa stabil în scenarii complexe, cum ar fi zonele predispuse la taifunuri, regiunile cu gheață puternică și coridoarele urbane restricționate, oferind sigur și soluții fiabile de transmisie a energiei pentru energie, comunicații, industria și alte domenii, și are a servit cu succes sute de clienți din întreaga lume. Ambii au primit mari laude din partea clientilor.

Avantajele de bază

Împuternicire patentată pentru o structură stabilă

Proprietatea exclusivă a brevetelor de bază, inclusiv „Structură consolidată pentru putere Componente din oțel pentru turn” și „Dispozitiv de sudură special pentru baza de turn din oțel unghiular”. Prin suport triunghiular stabil design și tehnologie de armare fără găuri, capacitatea portantă este îmbunătățită fără a deteriora rezistența corpului.

The dispozitivul de sudură este adaptabil la poziționarea diferitelor specificații ale plăcilor de oțel; sudurile sunt supuse nedistructive testare, asigurând rigiditate ridicată a articulației și excentricitate minimă. Vibrația vântului și capacitățile sale antigivrare sunt semnificativ superioare produselor tradiționale.

Rezistență ridicată și rezistență la coroziune pentru o durată de viață mai lungă

Materialele principale sunt aliaje reduse oțel de înaltă rezistență. The grosimea acoperirii galvanizate la cald nu este mai mică de 85 μm, iar structura țevii de oțel închisă eficient previne acumulare de apă și praf, realizând o durată de viață anticorozivă de peste 30 de ani.

Lansetă strict controlată îndoire gradul (≤2‰ de lungime) și ovalitatea (≤2D/1000) asigură adaptabilitatea la medii dure, cum ar fi pulverizarea cu sare ridicată în zonele de coastă și vânt puternic și nisip în nord-vestul Chinei, cu o sarcină zilnică de întreținere de numai 1/3 din cea a tradițională turnuri de fier.

Adaptabilitate la scenariu cu spațiu optim pe podea

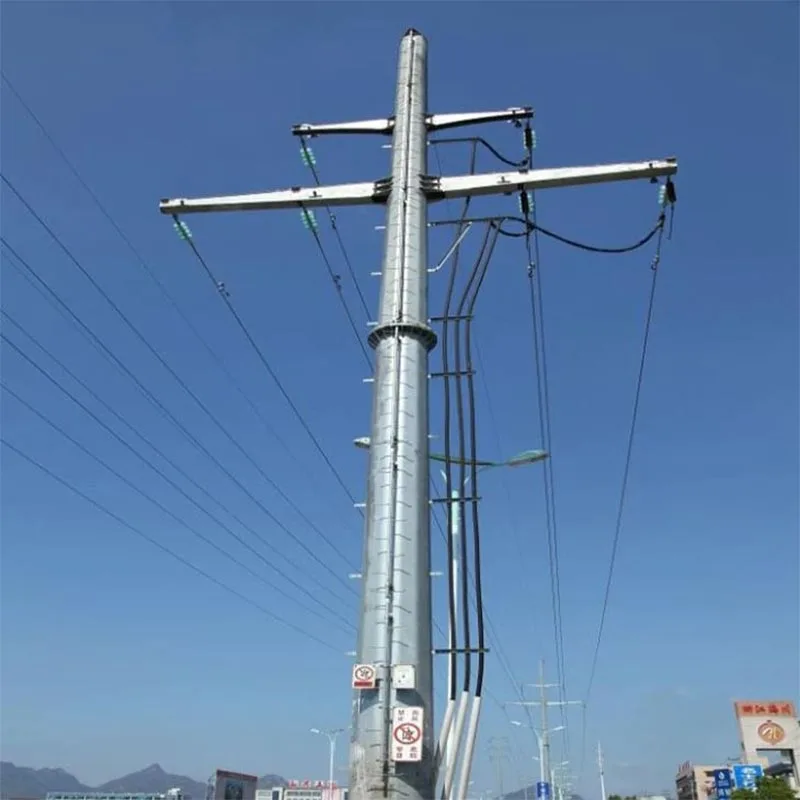

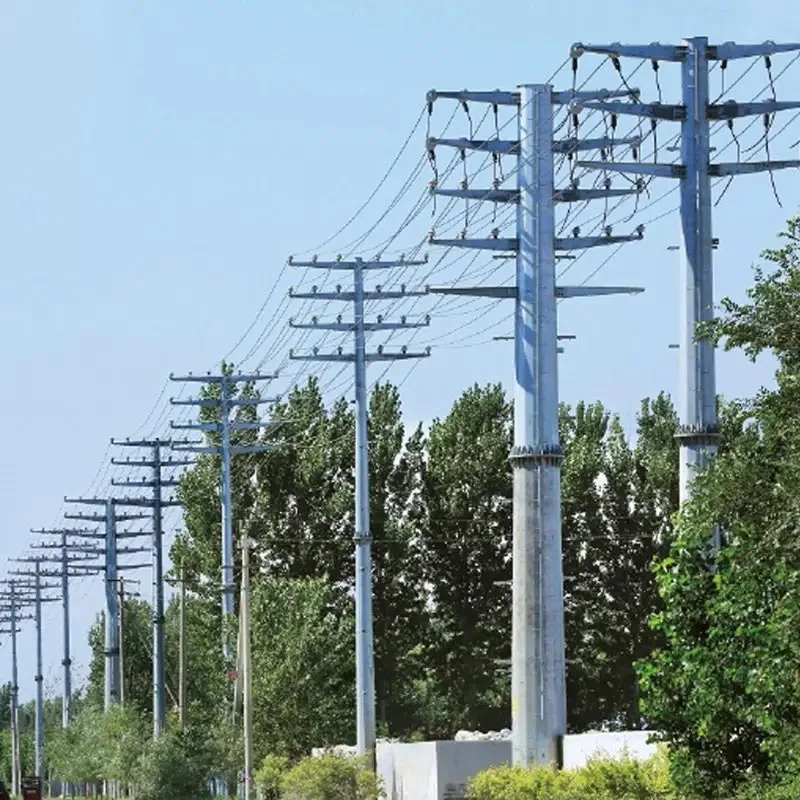

Opțiuni structurale multiple disponibile (bază îngustă tip combinat, tip conic cu o singură coloană). Turnul cu un singur tub necesită doar o fundație circulară, reducând spațiul pe podea cu mai mult de peste 60% în comparație cu turnurile unghiulare din oțel, perfect potrivite pentru transformarea rețelei electrice urbane, parcuri industriale şi alte scenarii restricționate de coridoare.

Secțiunea transversală raționalizată a țevii de oțel are un coeficient scăzut de rezistență la vânt, reducerea încărcăturii vântului cu 30% în zonele predispuse la taifunuri și secțiuni cu deschidere lungă (traversări râu/canion). Pentru scenariile UHV, cel înălțimea turnului poate ajunge la 130 m și greutatea turnului 260 de tone, îndeplinind cerințele de putere cu dublu circuit transmisie.

Serviciu complet în lanț pentru livrare eficientă

Oferă servicii la cheie ale „fabricii de design personalizate prefabricare-asamblare la fața locului”. Baza de producție de 50.000㎡ garantează o producție rapidă în masă.

Adoptarea rafinată scheme de construcție, cum ar fi ridicarea cu cablu de nailon de înaltă rezistență, ciclul de instalare este cu 20% mai scurt decât industrie medie. Este oferit suport tehnic complet, inclusiv proiectarea fundației și adaptarea componentelor.

Scenarii de aplicare

Câmpul de transmisie a puterii: 110kV-1000kV UHV/linii de transmisie a energiei de foarte înaltă tensiune și structuri de stații, potrivite în special pentru proiectele transregionale de transport de energie în Mongolia Interioară, Guangxi și alte regiuni.

Scenarii urbane și industriale: modernizarea rețelei electrice urbane, distribuția energiei în parc industrial, și putere de 10 kV proiecte de transport pentru stații de încărcare și schimb. Designul cu bază îngustă reduce costurile de achiziție a terenului și se adaptează la medii complexe de construcții dense.

Clime și terenuri complexe: Zone de coastă predispuse la taifunuri, regiuni cu înghețare puternică în sud-vest China, vânt puternic zonele de viteză din nord-vestul Gobi, precum și secțiunile de transmisie de lungă durată, cum ar fi traversările râului/canionului.

Adaptare multi-industrie: suport pentru stația de bază de comunicații, turnuri de radio și televiziune și putere specială facilităţi de transmisie pentru militari. Sunt disponibile structuri de turn personalizabile cu diferite specificații satisface nevoi specifice.

Specificații Parametri

Întrebări frecvente (FAQ)

1. Costul turnurilor tubulare din oțel de înaltă tensiune este mai mare decât cel al turnurilor tradiționale din oțel unghiular?

Costul inițial de producție este puțin mai mare, dar costul cuprinzător este mai avantajos! Oțelul turnul tubular este mai ușor (reducere cu 30% în greutate la aceeași sarcină), reducând costurile de construcție a fundației cu 20%-40%.

Cu o durată de viață anticorozivă de până la 30 de ani, costul de întreținere ulterioară este doar 1/3 din cel al turnuri tradiționale din oțel unghiular. În plus, spațiul său compact reduce semnificativ costurile de achiziție a terenului în zonele urbane, rezultând o rentabilitate mult mai mare în utilizare pe termen lung.

2. Cum se asigură stabilitatea și siguranța turnului în proiectele UHV de lungă durată?

Turnurile UHV cu deschidere lungă adoptă structuri armate de tip zăbrele, cu materiale principale din oțel de înaltă rezistență Q460. Distribuția forței este optimizată prin analiza 3D cu elemente finite, iar îmbinările sunt dublu fixate prin intersectare. linie de sudare și conectare cu flanșă, cu excentricitate ≤3mm. Înainte de livrare, teste în tunelul de vânt la model la scară 1:10 și se efectuează teste de limită de sarcină.

După instalarea la fața locului, detectarea defectelor cu ultrasunete și verticalitatea generală inspecțiile sunt efectuate pentru a asigura conformitatea cu cerințele de sarcină de transmisie a puterii UHV de 1000 kV. Produsul are a funcționat stabil în mai multe proiecte UHV peste râuri.

3. Cum se efectuează întreținerea zilnică și care este ciclul de întreținere?

Întreținerea este simplă și convenabilă! Se recomandă efectuarea de inspecții regulate o dată pe an: verificați strângerea șuruburilor, sensibilitatea șinelor de oprire a căderii (dacă există în dotare) și eliminarea obstacolelor din jurul turnului.

Retușarea stratului anticoroziv trebuie efectuată la fiecare 5-8 ani, în funcție de condițiile de mediu. The structura închisă a țevilor de oțel previne coroziunea internă, eliminând necesitatea reviziilor frecvente și reducerea semnificativă a sarcinii de întreținere.

4. Este acceptat designul personalizat și care este ciclul de livrare?

Personalizarea completă a scenariului este disponibilă! Structura turnului poate fi personalizată în funcție de nivelul de tensiune, sarcină cerințe, teren și climă, restricții de suprafață și alți parametri.

Ciclul de livrare pentru standard produse este de 15-30 de zile; pentru turnuri UHV mari sau produse personalizate, ciclul poate fi negociat în funcție de proiect scara. Capacitatea anuală de producție a companiei de 50.000 de tone asigură producție și livrare rapidă în masă.
