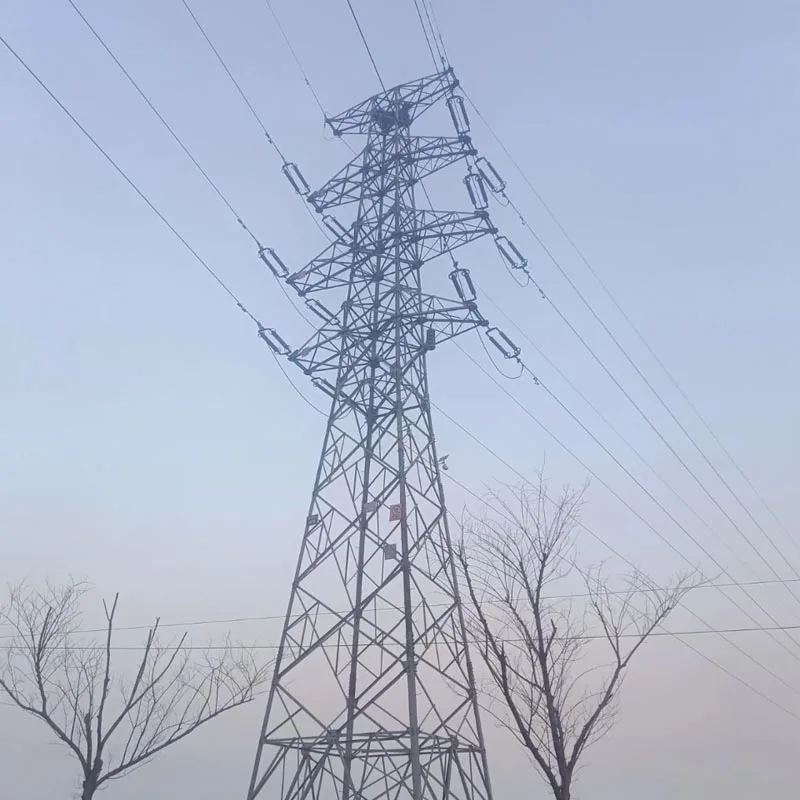

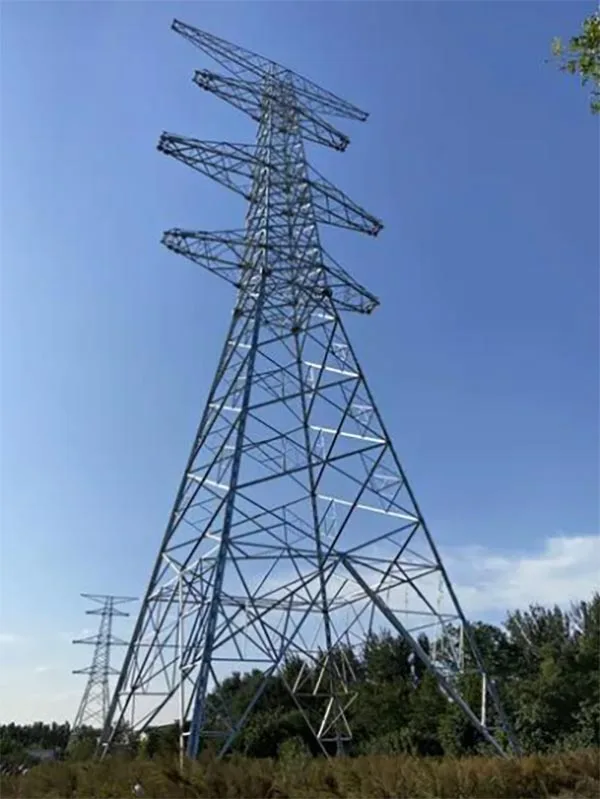

Turn de transpunere din oțel în unghi galvanizat

Turnul de transpunere din oțel în unghi galvanizat de la Qingdao Anbang New Energy selectează standardul național de înaltă rezistență oțel unghiular galvanizat ca componentă portantă a miezului. Structura generală a fost optimizată prin profesionist calcule mecanice și proiectare, în principal pentru transmisia AC de înaltă tensiune și ultra-înaltă tensiune de la 110 kV până la 500 kV linie scenarii, utilizate în mod special pentru a realiza o defazare ordonată a conductoarelor trifazate.

Se adresează eficient probleme cauzate de aranjarea asimetrică a conductorilor în timpul transmisiei pe distanțe lungi, cum ar fi capacitatea dezechilibrată curent, pierderi excesive de linie, fluctuații de tensiune și anomalii de protecție a releului, îmbunătățind astfel rețeaua de alimentare eficiența transmisiei de la sursă și asigurarea funcționării sigure, stabile și fiabile pe termen lung a sistem de transmisie.

Produsul folosește un proces matur anticoroziv de galvanizare la cald, cu un strat de zinc uniform și dens. care aderă puternic, sporind foarte mult rezistența la coroziune și la îmbătrânire și adaptându-se la dureri și complexe medii cum ar fi ceața de coastă cu conținut ridicat de sare, zonele cu poluare industrială și climatul rece cu zăpadă.

Folosind Qingdao Anbang New Baza de producție modernă a Energy, fabricație standardizată și de precizie din fabrică este realizată, cu o calitate strictă procesele de control aplicate de la tăierea materiilor prime, ștanțarea și sudarea până la galvanizare și asamblarea de probă, asigurând în mod eficient acuratețea și consistența componentelor.

Acest turn cu defazare din oțel galvanizat în unghi se poate adapta pe deplin la diferite niveluri de tensiune, condiții de teren, şi cerințele de proiectare a liniei și, în timp ce oferă o rezistență structurală excelentă și rezistență la vânt și la cutremur, acesta de asemenea ia în considerare confortul de asamblare la fața locului și ușurința de întreținere viitoare, făcându-l un sistem sigur, eficient și rentabil soluția preferată pentru diverse renovări cu schimbare de fază a liniilor de transport și proiecte de construcții noi.

Avantajele de bază

Rezistență la coroziune, durată lungă de viață

Utilizează galvanizarea la cald cu un strat de zinc grosime ≥85μm, formând un strat protector dens care oferă atât barieră fizică, cât și electrochimică protectie.

Durata de viață fără întreținere în aer liber depășește 30 de ani, potrivită pentru medii dure, cum ar fi de coastă și zonele industriale.

Structură stabilă

Fabricat din oțel unghiular galvanizat Q235/Q345 de înaltă rezistență ca materialul de bază, cu un design cu zăbrele.

Rezistență la vânt ≥30 m/s, rezistență la acoperirea cu gheață ≥8 mm, intensitate seismică 8, care îndeplinește cerințele de încărcare în terenuri complexe și climate extreme.

Întreținere convenabilă

Utilizare turnuri de transpunere din oțel unghi galvanizat un design modular de separare a fazelor, permițând comutarea precisă a conductorului trifazat fără fire jumper.

The structura este simplă, îmbunătățind semnificativ eficiența construcției și întreținerii.

Fabricație și control al calității

Qingdao Anbang New Energy deține fabrica sa, cu pe deplin producție standardizată. De la inspecția materiilor prime până la galvanizarea și asamblarea finite, procesul strict respectă standardele naționale, asigurând performanța consecventă a fiecărui turn de comutare de fază din oțel unghi galvanizat.

Personalizare flexibilă

Tipul turnului, înălțimea și metoda de comutare de fază pot fi personalizat în funcție de nivelul tensiunii de linie, distanța de acoperire și condițiile terenului, potrivit pentru diferite puteri proiecte de comutare de fază a liniilor de transport.

Principiul de funcționare a produsului

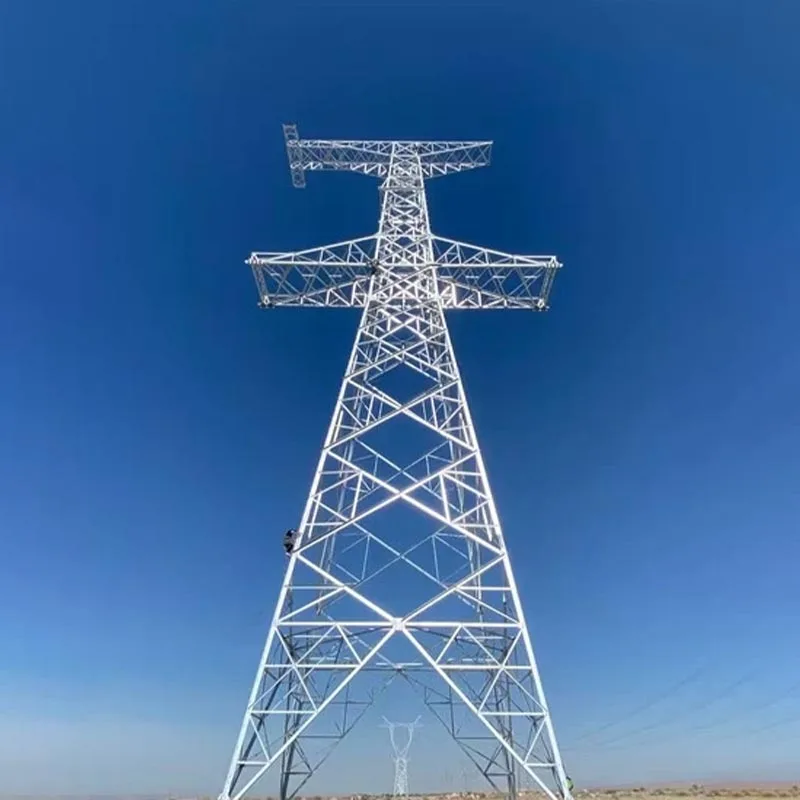

Turnul de defazare din oțel galvanizat unghiular este un turn specializat utilizat în liniile de transmisie a energiei electrice pentru a realiza faza schimb de conductoare trifazate.

În liniile de transmisie de curent alternativ pe distanțe lungi, conductoarele trifazate pot provoca curenți capacitivi dezechilibrati din cauza aranjamentului asimetric, ducând la pierderi crescute în rețea, funcționare falsă a releu protecție și alte probleme.

Turnul aranjează puncte de suspendare a conductorilor la înălțimi și poziții diferite pe corpul turnului, permițând conductoarelor de fază A, B și C să schimbe pozițiile în mod ordonat ca trec prin turn.

Aceasta realizează o schimbare periodică de fază, echilibrează curenții capacitivi trifazici, reduce pierderile de linii și îmbunătățește eficiența transmisiei și stabilitatea operațională a rețelei electrice.

Miezul său se bazează asupra rezistenței și stabilității ridicate a oțelului unghiular galvanizat pentru a se asigura că tensiunea conductorului și distanța se întâlnesc siguranta standarde în timpul procesului de schimbare de fază.

Detalii despre produs

Procesarea componentelor

Toate componentele din oțel unghiular ale turnului de transpunere din oțel în unghi galvanizat sunt tăiate, perforate și îndoite cu precizie, cu toleranțe dimensionale în conformitate cu GB/T 9787 pentru a asigura asamblarea precizie.

Protecție împotriva coroziunii

După îndepărtarea ruginii, componentele sunt scufundate în zinc topit la 450-460°C, formând un strat de aliaj zinc-fier cu acoperire uniformă fără placare omisă sau umflături de zinc. Colțuri moarte precum găurile pentru șuruburi și sudurile sunt complet protejate.

Structura turnului

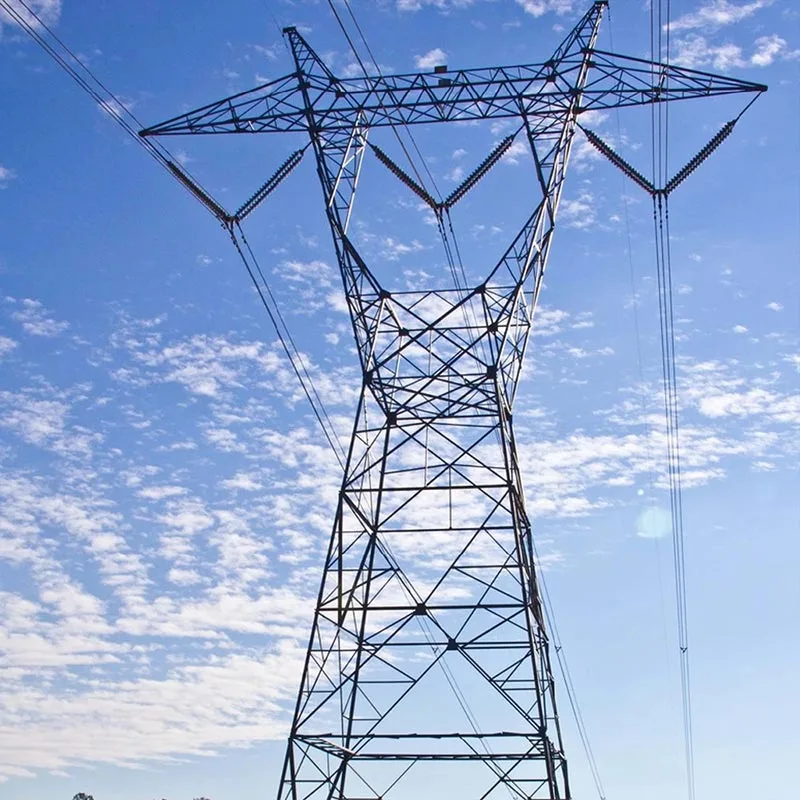

Turnul folosește o structură de zăbrele, cu un aspect rezonabil al principalului elemente, diagonale și traverse, trasee de stres clar definite și plasarea precisă a suspensiei cu defazare puncte pentru a asigura distanțarea în siguranță a conductorilor în timpul defazării.

Configurarea accesoriilor

Echipat cu șuruburi galvanizate la cald, șaibe, cuie pentru picioare, scări și alte accesorii cu rezistență la coroziune compatibilă cu turnul, prevenind coroziunea electrochimică.

Inspecție în fabrică

Fiecare turn de defazare din oțel unghi galvanizat este supus dimensional inspecție, mecanică testare, măsurarea grosimii galvanizării și verificarea de probă a asamblarii și poate părăsi fabrica numai după trecând aceste teste.
