Fabrică de turn tangentă durabilă din China

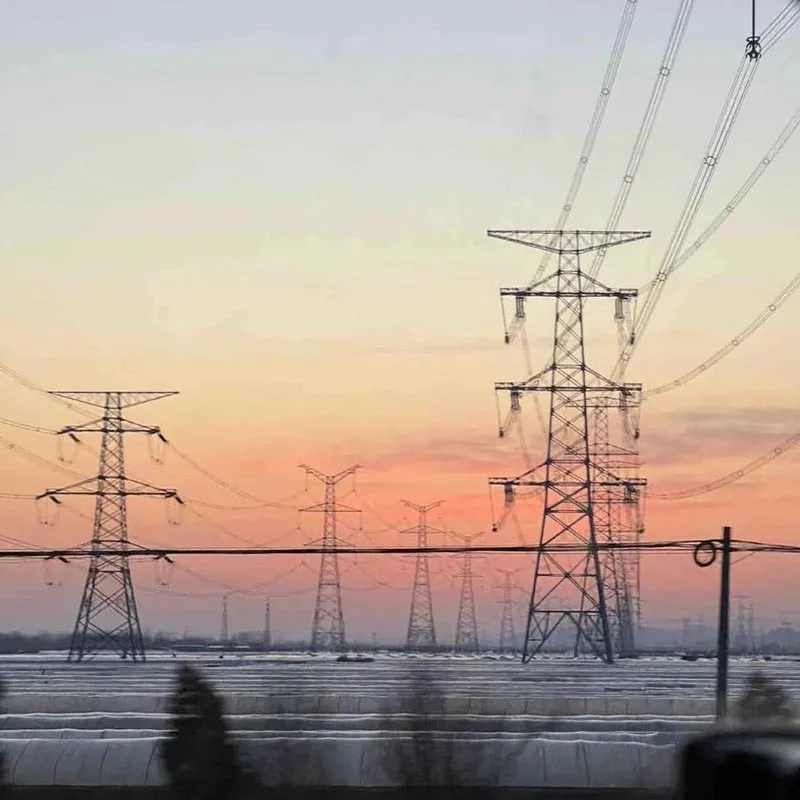

Fiind principalul turn de tip coloană vertebrală a liniilor aeriene de transmisie, turnul în linie dreaptă reprezintă mai mult de 80% din numărul total de turnuri de transmisie din rețea. Este cel mai utilizat tip de turn de bază în infrastructura rețelei electrice, transportul noilor centrale de energie și proiectele de modernizare a rețelei de energie urban-rural.

Qingdao Anbang Noua Energie, bazându-se pe baza de producție a structurilor din oțel Shandong și pe acumularea de tehnologie a unei întreprinderi naționale de înaltă tehnologie, este profund implicată în cercetarea și fabricarea întregului lanț al industriei structurilor din oțel de transmisie.

Fabrica noastră a dezvoltat o serie completă de produse turnuri din oțel cu unghi drept, acoperind condiții de transmisie de 35 kV, 110 kV, 220 kV și 330 kV, inclusiv toate tipurile de turn, cum ar fi modelele în formă de Gan, în formă de cupă, în formă de bufniță și în formă de corn de berbec.

Ce este Tangent Tower?

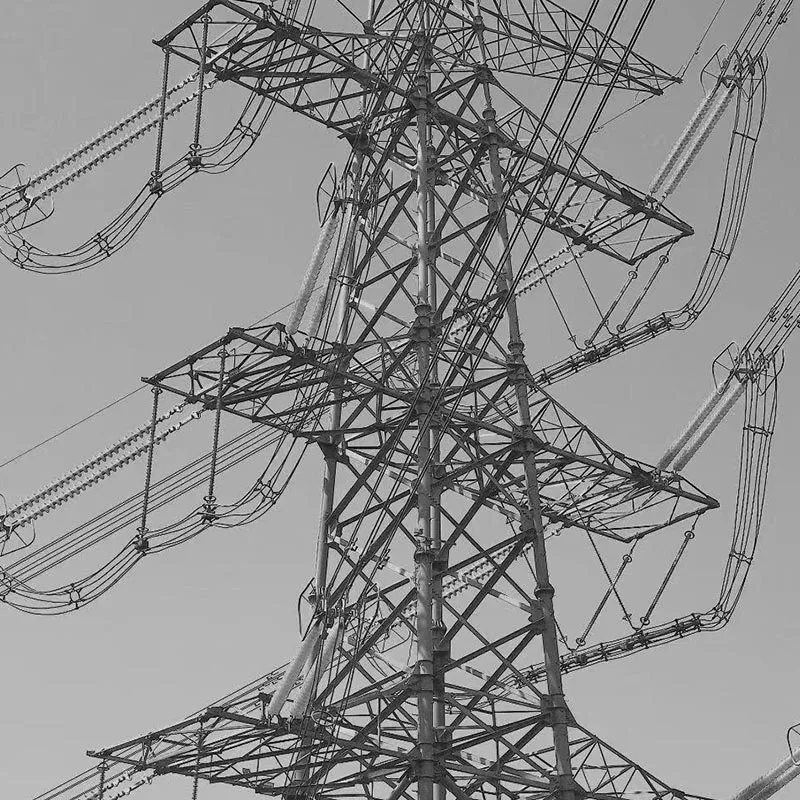

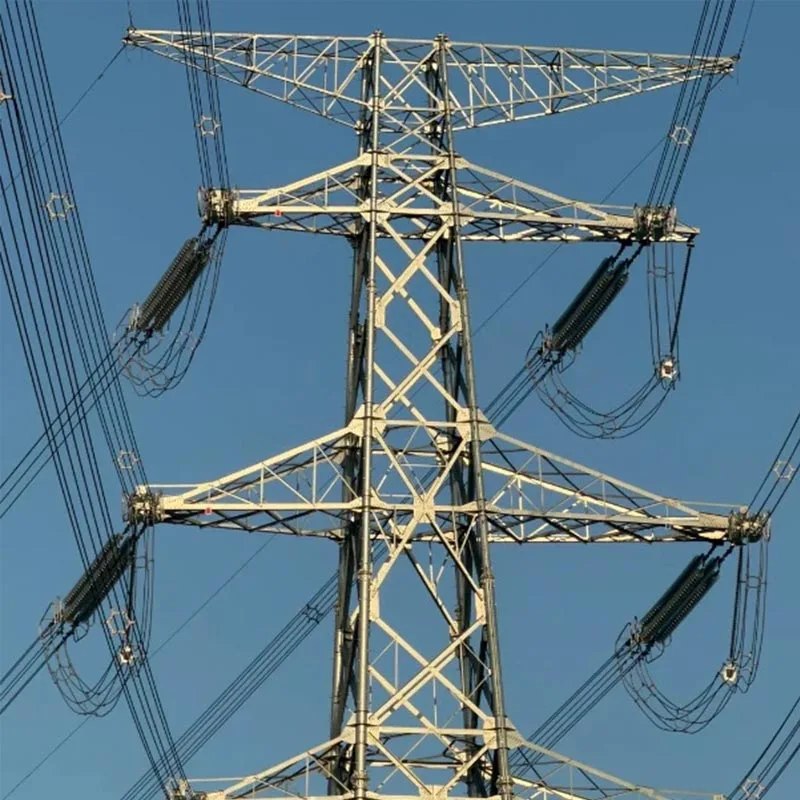

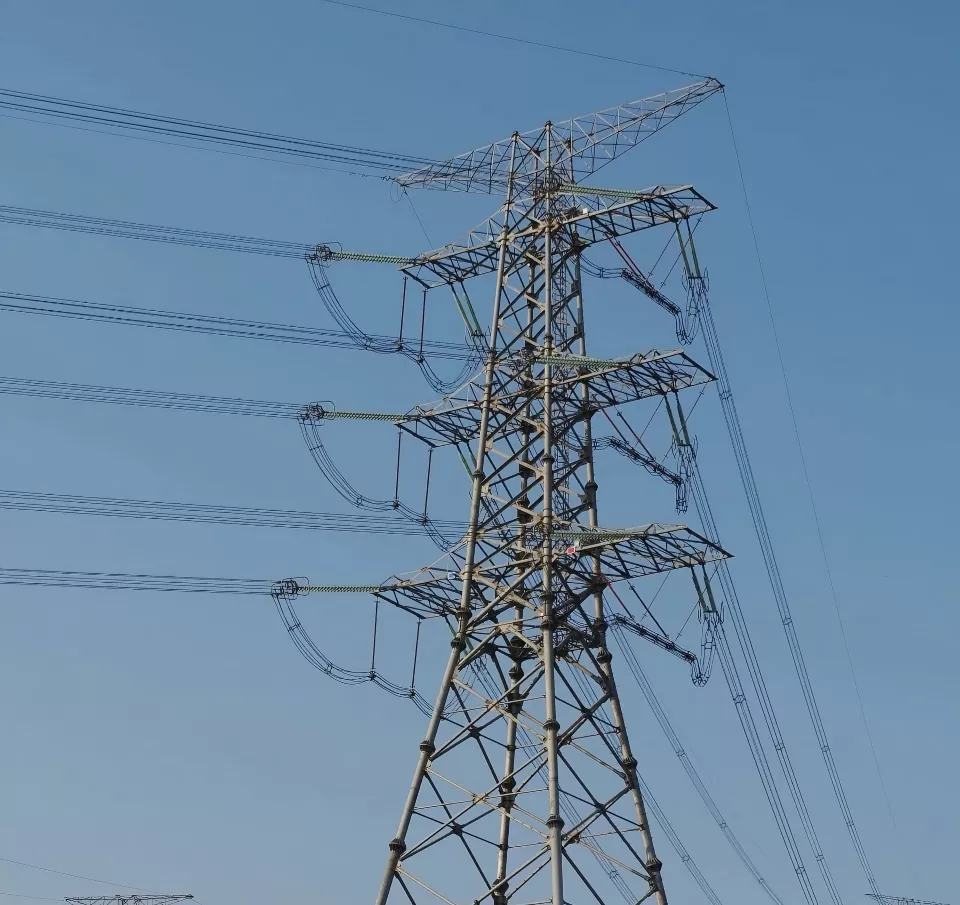

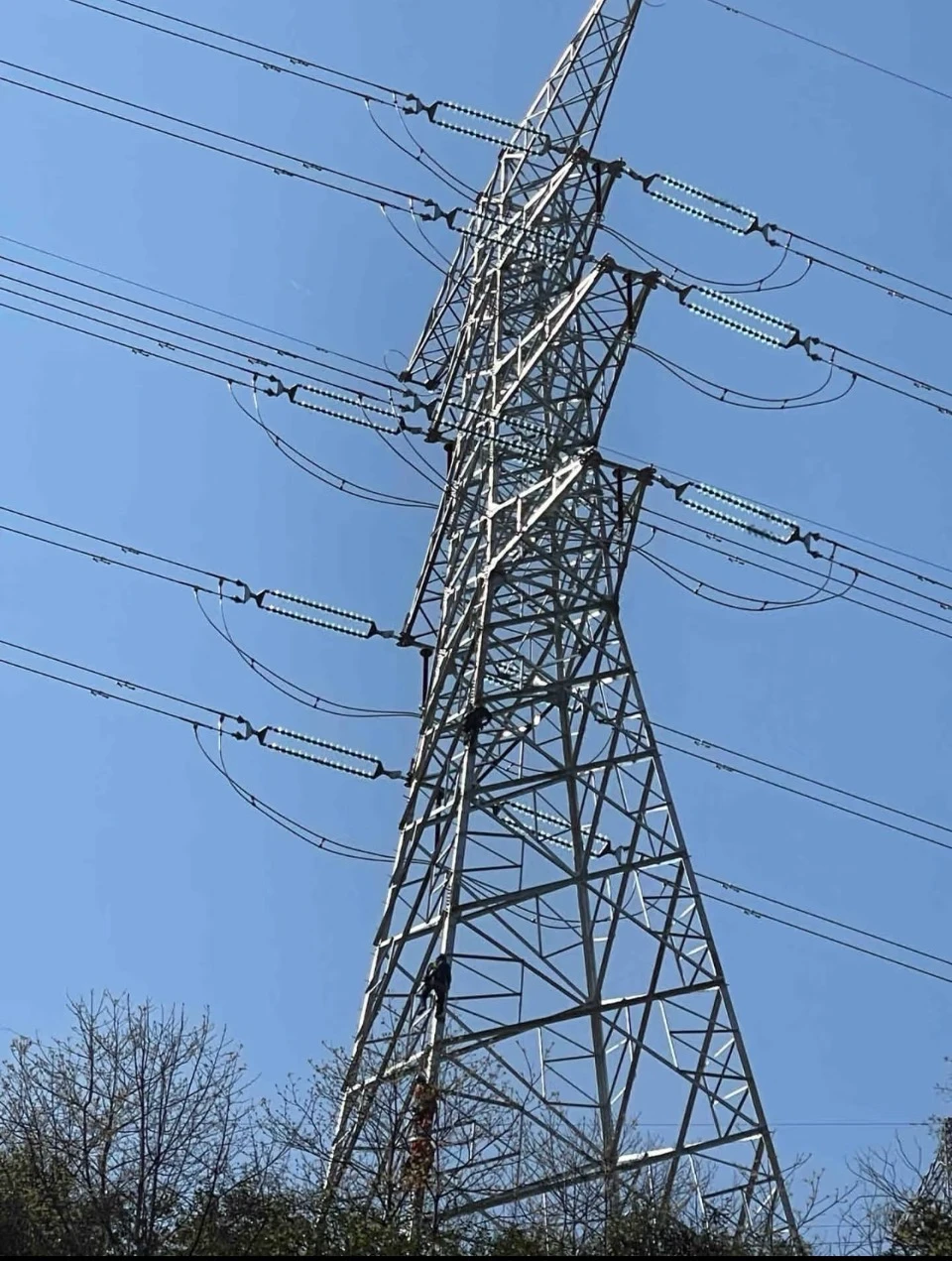

Turnurile Tangente Anbang sunt poziționate ca structuri portante exclusive pentru secțiuni de transmisie drepte, suportând doar greutatea conductorilor și a firelor de împământare, sarcinile de gheață și sarcinile orizontale ale vântului, fără a suporta tensiunea longitudinală și tensiunea unghiulară a liniilor.

Concentrându-se pe designul mecanic al fermelor ușoare, anti-coroziune rezistentă la intemperii în toate condițiile, optimizarea structurală precisă și construcția și întreținerea convenabile, acestea sunt adaptabile la diverse scenarii de infrastructură, cum ar fi câmpii, dealuri, munți, medii de coastă cu umiditate ridicată și pulverizare de sare și parcuri energetice noi.

Ele oferă un sistem de susținere a structurii de oțel stabil, de lungă durată și rentabil pentru coridoarele de transport pe distanțe lungi, îndeplinind simultan cerințele proiectului pentru livrarea energiei fotovoltaice și eoliene, transformarea rețelei urbane-rurale și rețelele de energie interprovinciale, servind ca componentă fundamentală portantă a noilor rețele de transport a energiei.

Sistemul nostru de specificații pentru turnuri de serie completă

1. Seria convențională de joasă tensiune (35kV/110kV)

În principal, turnurile de tip uscat simplificate în formă de Z de mai sus, cu corpuri de turn joase și ușoare, amprentă mică a fundației, potrivite pentru rețelele de distribuție urbane și rurale, ramuri de transport din comună și proiecte mici de energie noi conectate la rețea din apropiere.

2. Seria trunchi de înaltă tensiune (220kV/330kV)

Turnuri drepte standard de tip uscat și în formă de cupă, distanță optimizată între brațe și distanță de coordonare a izolației, redundanță suficientă a rigidității, potrivite pentru liniile principale de transport ale rețelei electrice, liniile trunchi de transmisie interregionale și liniile de ieșire ale centralelor mari eoliene și solare.

3. Seria Specializată Compactă

Turnuri drepte compacte cu bază îngustă, care reduc lungimea rădăcinii turnului și amprenta coridorului, potrivite pentru proiecte în zone cu resurse de teren limitate, zone rezidențiale din apropiere și coridoare ecologice restricționate; de asemenea, compatibil cu unghiuri mici și condiții de viraj minore, crescând flexibilitatea în aspectul liniilor.

4. Parametri structurali generali

Materialele principale sunt Q345B și Q420, oțel slab aliat de înaltă rezistență, structură de ferme asamblată cu șuruburi de turn complet, designul corpului turnului conic trapezoidal, înălțimea turnului variind de la 18 m la 75 m, potrivit pentru lungimi convenționale de 80 m la 400 m, respectând strict standardele GB5054 pentru producția de oțel și standardele specifice ale industriei de transport și proiectare. fabricatie.

Avantajele de bază ale produsului

(1) Optimizare structurală

Bazându-se pe tehnologia de simulare și analiză a structurii cu elemente finite, secțiunea transversală, aranjarea înclinată a materialului și tensiunea de îmbinare a corpului turnului sunt optimizate în întreaga zonă, abandonând designul tradițional de material redundant.

În condițiile îndeplinirii cerințelor naționale de încărcare de rezistență la vânt, rezistență la cutremur și acoperire cu gheață, greutatea proprie a corpului turnului este optimizată cu 12% ~ 18%, calea de transmisie a forței de sarcină este clară, iar precizia controlului deformarii este mai bună decât media industriei.

Deschiderea rădăcinii fundației este mai mică, cantitatea de excavare a pământului și consumul de beton sunt reduse simultan, ceea ce reduce foarte mult costurile de achiziție a terenului proiectului și de construcție civilă și realizează echilibrul optim între redundanța de siguranță structurală, rata de utilizare a materialului și costul proiectului.

(2) Rezistent la coroziune

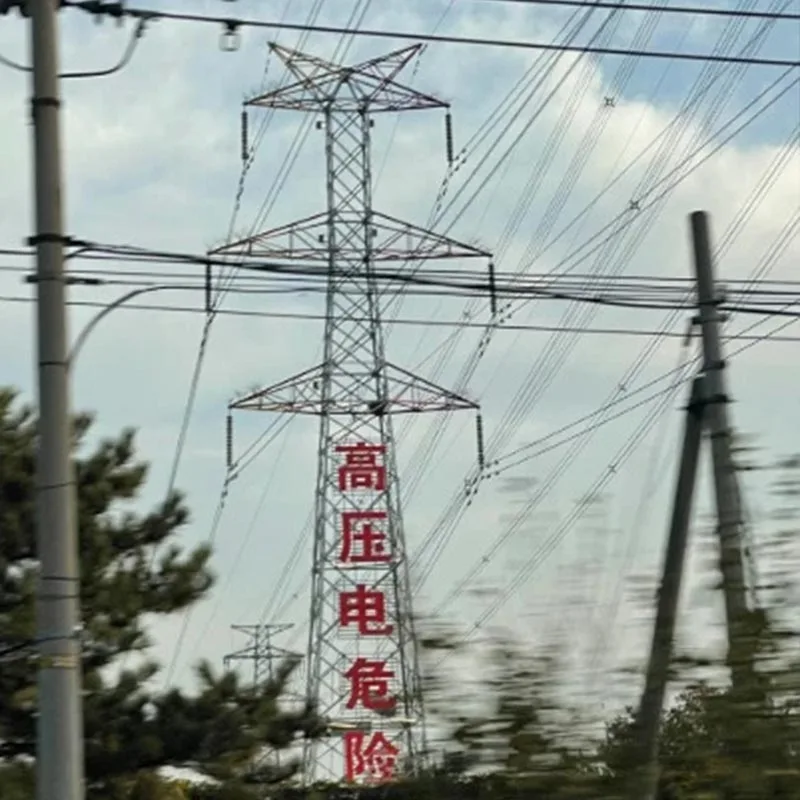

Anbang adoptă întregul proces de galvanizare la cald standard național.

Oțelul este scufundat în întreaga zonă, iar grosimea stratului de zinc este uniformă și stabilă ≥ 85μm, combinată cu pasivare și tratament de etanșare, pentru a rezista pulverizarii cu sare de coastă, acidului industrial și alcalin, condens umed, ploaie, zăpadă și îngheț-dezgheț și alte coroziuni din mediu.

Durata de viață de bază a produsului este de 50 de ani, iar stratul anticoroziv se degradează lent în timpul serviciului în aer liber, reducând foarte mult frecvența ulterioară a reparației vopselei și a operațiunilor de întreținere pentru îndepărtarea ruginii, reducând costurile de operare și întreținere pe întreg ciclul de viață și adaptându-se la medii regionale complexe, cum ar fi coasta Shandong, umiditatea interioară ridicată și frigul și gheața sever în nord.

(3) Structura de brevet de securitate auto-dezvoltată

Echipat cu structura patentata anti-alpinism reciclabila Anbang New Energy, turnul este echipat cu o pedala de acces retractabila, care este reciclata automat si ascunsa atunci cand este in stare de ralanti in fiecare zi, impiedicand ca personalul irelevant sa urce cu incalcarea reglementarilor.

Numai personalul profesionist de operare și întreținere poate debloca și extinde canalul de întreținere, ținând cont de protecția de siguranță a muncii la înaltă altitudine și de controlul securității publice, umplând golurile de securitate ale turnurilor tradiționale fără protecție și ușor de urcat și îndeplinind cerințele standardizării siguranței rețelei electrice.

(4) Fabricare modulară prefabricată

Întreaga fabrică de componente ale turnului standardizează decuparea, perforarea și pre-asamblarea, iar toate găurile pentru șuruburi sunt potrivite cu precizie și nu este nevoie de tăiere și sudură secundară la fața locului și este necesară îmbinare și asamblare pură a șuruburilor.

Divizarea ușoară a componentelor, nicio problemă de transport rutier și transfer convenabil al secțiunilor de drum muntoase accidentate.

Proces de instalare simplificat, timp de lucru scurtat la altitudine mare și costuri reduse sincron cu forța de muncă și perioada de construcție, potrivite pentru reparații de urgență a rețelei electrice și proiecte de urgență a infrastructurii, dezmembrare și modificare convenabilă și înlocuire a componentelor și are valoare secundară de reutilizare.

(5) Adaptați-vă la o gamă largă de medii

Designul structural acoperă 8 niveluri de rezistență la cutremur, 12 niveluri de rezistență la vânt și condiții severe de acoperire cu gheață.

Duritatea oțelului nu se degradează în medii reci și cu temperaturi scăzute, iar performanța structurală a mediilor de coastă cu conținut ridicat de sare este stabilă.

Forma fundației este adaptată în mod flexibil la fundații excavate, fundații de plăci și fundații cu trepte îngropate de mică adâncime, potrivite pentru geologia multiplă a noroiului, pantelor, munților și platurilor, fără transformare la scară largă a șantierului.

Este potrivit pentru scenarii non-standard, cum ar fi coridoarele periferice de transmisie ale noilor stații de energie și rețelele de linii în zonele muntoase îndepărtate.

(6) Întregul lanț de control al calității

Fiind o întreprindere națională de înaltă tehnologie, Anbang a stabilit un sistem de inspecție a calității pe întregul proces pentru reinspecția fabricii de oțel, testarea preciziei de golire, detectarea defectelor de sudură, testarea stratului galvanizat și testul de simulare a sarcinii.

Comparați cu strictețe standardele de producție ale rețelei de stat și ale rețelei electrice din China de Sud, cu interschimbabilitatea puternică a componentelor și deviația zero a dimensiunilor de alimentare în lot pentru a asigura consistența montajului în serie a liniilor.

Scenarii de aplicare

Canalul de transmisie direct de înaltă/joasă tensiune al rețelei de stat și al rețelei electrice locale;

Centralele fotovoltaice și parcurile eoliene trimit energie nouă către linii speciale;

Modernizări ale rețelei de energie urbană și rurală, transformare a rețelei rurale și linii interne de alimentare cu energie în parcuri industriale;

Proiecte de transport de energie în coridoare restrânse, cum ar fi munții deluroși, coastele de coastă și rezervațiile ecologice;

Rețea în serie de linii drepte pe distanțe lungi și turnuri de sprijin rezistente la tensiune pentru a construi un sistem de transmisie complet.

Servicii de asistență pentru întreprinderi

Qingdao Anbang Noua Energiefurnizează soluții unice pentru lanțuri complete, de la sondajul timpuriu al liniilor, designul personalizat tip turn, verificarea aprofundată a desenului, până la producția și producția în masă din fabrică, distribuția vehiculelor logistice, îndrumarea tehnică la instalare la fața locului și serviciile integrate de operare și întreținere ulterioare.

Susținem personalizarea exporturilor în străinătate, cercetarea și dezvoltarea personalizată a parametrilor non-standard, ne bazăm pe avantajele capacității de producție ale Parcului Industrial Jiaozhou Intelligent Manufacturing, asigurăm livrare rapidă la scară largă și oferim suport de încredere pentru structurile din oțel pentru proiectele de infrastructură energetică națională și străină, cu capacitate de producție stabilă, calitate de bază și servicii cu ciclu complet.
