China Angle Steel Transposition Tower Furnizor
În calitate de furnizor principal de turnuri de transmisie de înaltă tensiune, bazându-se pe puterea întreprinderilor naționale de înaltă tehnologie și pe lanțul industrial complet local din Qingdao,Qingdao Anbang Noua Energiea fost profund implicat în domeniul fabricării inteligente a structurilor din oțel de putere de mai bine de zece ani, concentrându-se pe nevoile de bază ale liniilor de transmisie de înaltă și ultra-înaltă tensiune și creând o matrice de produse de turnuri de transpunere din oțel unghiular de înaltă calitate.

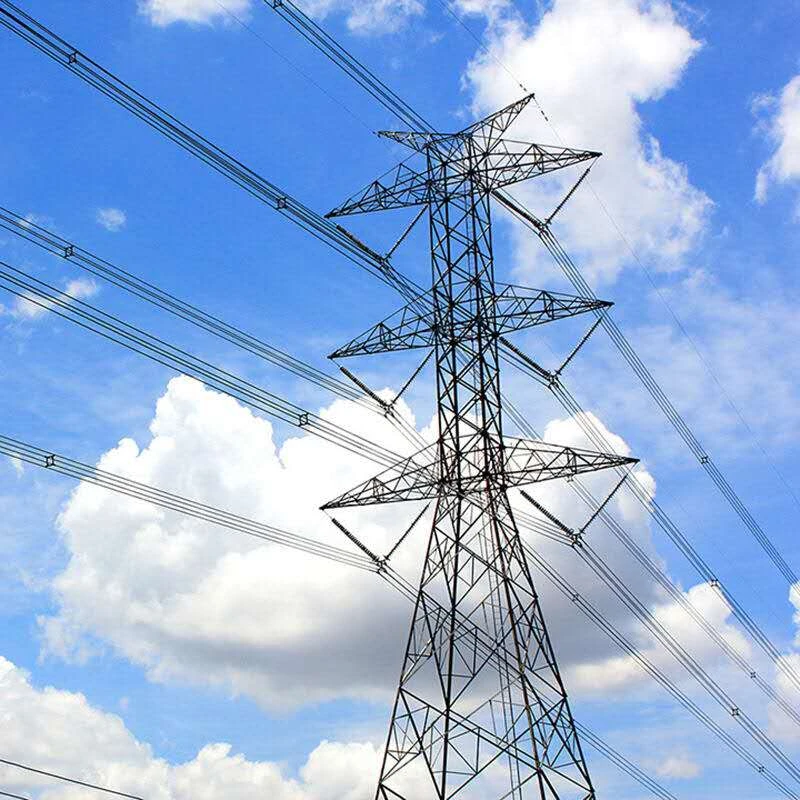

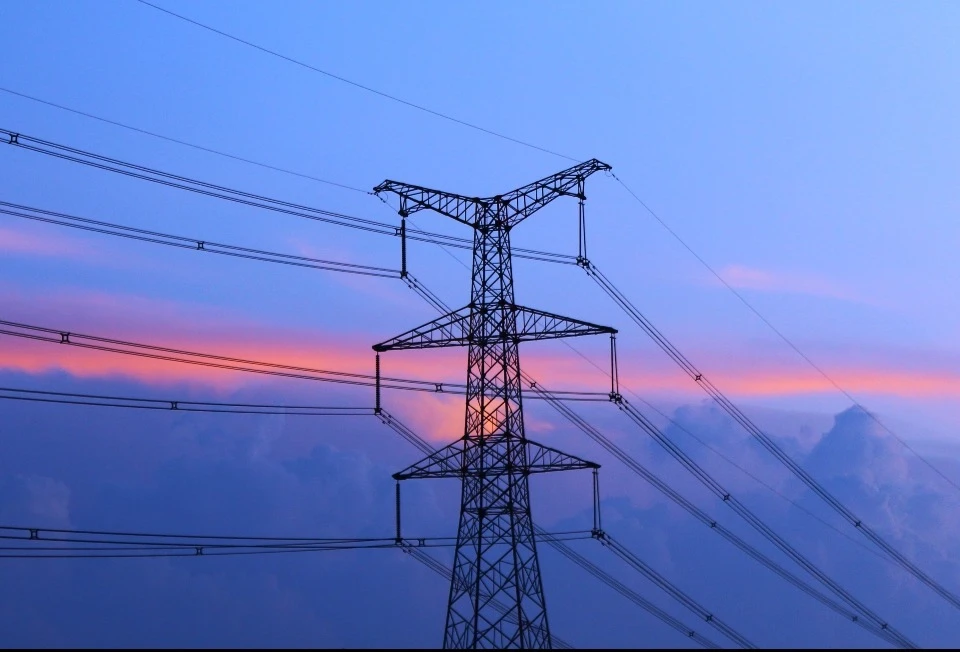

Ce este un turn de transpunere unghiular din oțel?
Turnul de transpunere din oțel unghiular este un turn special exclusiv pentru liniile de transmisie de înaltă tensiune și ultra-înaltă tensiune, cu oțel unghiular Q235/Q355 de înaltă rezistență ca material principal principal, asamblat într-o structură spațială prin conexiune cu șuruburi, iar funcția de bază este de a realiza schimbul periodic de poziție spațială a conductorilor trifazici, în termeni nespeciali, în trei faze.
Diferit de turnurile obișnuite de transmisie din oțel, designul său structural acordă mai multă atenție adaptabilității spațiale și stabilității forței transpunerii firului și adaugă fitinguri speciale de transpunere și structuri de ghidare a firului, care pot ajusta cu precizie poziția de fază a firului, astfel încât firul trifazat să ocupe diferite poziții spațiale pe întreaga linie, astfel încât să echilibreze astfel de parametrii electrici, trifazați și trifazați. impedanta.
Fiind un turn de stâlp cheie al liniilor de transmisie de înaltă tensiune, nu numai că îndeplinește funcțiile de bază de montare a cablurilor, rezistență la vânt și cutremur, dar și protejează eficient generatoarele, transformatoarele și alte echipamente de alimentare, previne protecția releului împotriva defecțiunilor, reduce interferența inductive la liniile de comunicație din jur și asigură siguranța, eficiența și stabilitatea transmisiei pe distanțe lungi.
Care sunt clasificările turnului de transpunere din oțel în unghi galvanizat?
Turnul de transpunere din oțel Qingdao Anbang New Energy are o categorie completă, combinată cu cele trei dimensiuni de bază ale nivelului de tensiune, modul de transpunere și tipul structural, fiecare serie urmează cu strictețe producția standard națională a industriei energetice, ținând cont de universalitatea și adaptabilitatea exclusivă și se potrivește cu exactitate nevoilor individuale ale diferitelor proiecte de transmisie de înaltă tensiune:
1. După nivelul de tensiune
Acoperă turnuri de transpunere din oțel cu unghi de înaltă presiune (110kV-220kV) și turnuri de transpunere din oțel cu unghi de presiune ultra-înaltă (≥330kV).
Themodel de înaltă tensiuneeste potrivit pentru parcurile industriale și liniile de transmisie interregionale pentru a răspunde nevoilor de transmisie și transpunere convenționale pe distanțe lungi.
Modelul UHV este proiectat cu armare structurală pentru a optimiza densitatea fermei și rulmentul nodului și este potrivit pentru liniile de transmisie trunchi de distanțe lungi și de mare capacitate de 500 kV și mai sus, care pot realiza o reglare mai precisă a fazei și poate asigura echilibrul parametrilor trifazici.
2. Împărțiți prin transpunere
Este împărțit în două categorii: tip de transpunere cu un singur turn și tip de transpunere cu turn dublu.
Tipul de transpunere cu un singur turn adoptă un design compact, cu o structură raționalizată și o amprentă mică, care este potrivit pentru scenarii cu spațiu limitat de linie și poate finaliza transpunerea conductorului trifazat pe un singur turn.
Tipul de transpunere cu două turnuri este schema recomandată pentru liniile UHV de 500kV și mai sus, care realizează transpunerea firelor prin sinergia celor două turnuri, cu o stabilitate mai puternică, și este potrivită pentru scenarii de transmisie la sarcină mare și la distanță lungă și este de obicei echipată cu 1-2 seturi de turnuri de transpunere la fiecare 100 km linie.
3. Împărțit după tipul structural
Este împărțit în turn de transpunere din oțel cu unghi tip pahar de vin, turn de transpunere din oțel cu unghi de tip cap de pisică și turn de transpunere din oțel cu unghi uscat.
Tipul de pahar de vin este adaptat pentru a aranja orizontal firele, iar operațiunea de transpunere este convenabilă, care este selecția principală a liniilor de înaltă tensiune.
Tipul de cap de pisică adoptă un aranjament triunghiular de design de sârmă, care are o rezistență remarcabilă la vânt și la gheață și este potrivit pentru medii complexe, cum ar fi mediile de coastă și alpine.
Structura de tip uscat are o rigiditate mare și o capacitate portantă puternică și este potrivită pentru sarcini grele și scenarii de transpunere cu deschidere mare.
Specificațiile produsului
|
Elemente parametri |
Specificații detaliate |
|
Material principal |
Q235B, Q355B oțel unghiular structural cu carbon de înaltă rezistență |
|
Nivel de tensiune aplicabil |
110kV-1000kV (tensiune înaltă: 110kV-220kV, UHV: ≥330kV) |
|
Înălțime aplicabilă |
15m~50m (suportă personalizare non-standard, potrivită pentru diferite scenarii de transpunere) |
|
Specificații Angle Steel |
∠50×5~∠200×20 (adaptat în funcție de nivelul de tensiune și cerințele de sarcină) |
|
Proces anti-coroziune |
Galvanizare generală la cald, grosimea stratului de zinc ≥85μm, armătură suplimentară anticorozivă la noduri |
|
Rezistență la vânt de proiectare |
120 km/h ~ 180 km/h, poate fi personalizat și consolidat la cerere |
|
Fortificare seismică |
Intensitate seismică de 8 grade, poate fi personalizată și consolidată pentru condiții complexe de lucru |
|
Precizia transpunerii |
Precizia ajustării unghiului de fază ±2°, asigurând echilibrul parametrilor trifazici |
|
Metoda de conectare |
Conexiune cu șuruburi de înaltă rezistență, echipată cu elemente de fixare speciale, anti-slăbire și anticoroziune |
|
Standard de implementare |
GB50017 Cod structura de oțel, DL/T 646 Condiții tehnice pentru fabricarea structurilor de conducte de oțel de transport și distribuție etc. |
În ce scenarii pot fi folosite Angle Steel Transposition Towers?
|
Scenarii de aplicare |
Cerințe de bază |
Seria de produse recomandată |
Caracteristici tehnice cheie |
|
Linii de transport de înaltă tensiune (rețele electrice pe distanțe lungi, transpunere pe coridor) |
Structură stabilă, funcție puternică de transpunere a fazei, rezistență mare la vânt și gheață, durată lungă de viață |
Turnuri de transpunere cu unghi standard din oțel, turnuri de transpunere din oțel unghiular de rezistență |
Oțel unghiular Q235 / Q355 / Q420B galvanizat la cald; ansamblu cu șuruburi modular; conceput pentru transpunerea conductorului și schimbul secvenței de faze; rezistență la vânt până la gradul 11–12; capacitate puternică de încărcare cu gheață și zăpadă. |
|
Rețele electrice urbane și suburbane |
Aspect compact, economisirea terenului, coordonare fiabilă a izolației, instalare ușoară |
Turnuri de transpunere din oțel cu unghi de înălțime medie, turnuri de transpunere din oțel cu unghi îngust |
Dimensiune optimizată a corpului turnului pentru spațiu urban limitat; performanță stabilă de transpunere; cost redus de fundație; construcție rapidă și inspecție ulterioară convenabilă. |
|
Zone de munte și de deal |
Adaptabil la terenuri complexe, rigiditate structurală ridicată, întreținere redusă |
Turnuri de transpunere din oțel în unghi de tip munte, turnuri de transpunere din oțel cu unghi adaptat la panta |
Structură de oțel unghiulară de înaltă rezistență; stabilitate bună pe pante și terenuri denivelate; rezistență puternică la coroziune; potrivit pentru zone îndepărtate cu transport dificil. |
|
Zone industriale și de energie nouă (ferme eoliene/solare, parcuri industriale) |
Capacitate mare de încărcare, anti-vibrații, anti-praf, personalizabil |
Turnuri de transpunere din oțel unghiular personalizate, turnuri de transpunere din oțel cu unghi de încărcare grea |
Modul de înălțime, deschidere și transpunere complet personalizabil; compatibil cu liniile aeriene de înaltă tensiune în noile baze energetice; durabilitate puternică în medii prăfuite și umede. |
- View as
Turn de transpunere din oțel în unghi galvanizat
Qingdao Anbang New Energy Factory prezintă cu măiestrie și dăruire Turnul de transpunere din oțel în unghi galvanizat, un dispozitiv central de defazare pentru liniile de transmisie a energiei electrice. Bazându-se pe tehnologia avansată de procesare de calitate militară, integrează o stabilitate extremă cu rezistența la coroziune pe termen lung, special concepută pentru linii de transmisie de ultra-înaltă tensiune, pe distanțe lungi. Oferă o soluție unică la problema dezechilibrului trifazat, asigurând funcționarea în siguranță a rețelei electrice timp de treizeci de ani, făcându-l alegerea preferată și de încredere pentru proiectele de rețea electrică la nivel național.
Turn de transpunere din oțel cu unghi de înaltă tensiune
Situată în Qingdao, China, Anbang New Energy este o fabrică sursă cu capacități puternice. Cu o producție de precizie, se concentrează pe cercetarea, proiectarea și producția pe scară largă a turnurilor de transpunere din oțel cu unghi de înaltă tensiune, oferind soluții de suport de defazare de înaltă performanță și foarte fiabile pentru proiecte globale de transmisie de ultra-înaltă tensiune.
Angle Steel Transmission Transmission Tower
Angle Steel Transmission Power Transposition Tower este un turn specializat de fier tip zăbrele utilizat pe scară largă în liniile de transmisie a energiei de înaltă și ultra-înaltă tensiune. Dacă sunteți în căutarea unui producător și furnizor de încredere, vă rugăm să alegeți Anbang, vă putem oferi suport tehnic.
Turn de transpunere cu zăbrele din oțel
Anbang este un furnizor profesionist de Angle Steel Lattice Transposition Tower, acest produs durabil este o structură specializată de linie de transmisie utilizată pe scară largă în proiecte de transmisie a energiei de înaltă și foarte înaltă tensiune, aplicată de obicei la rețelele electrice de 110kV, 220kV, 330kV și mai sus.
Angle de oțel turn de schimbare de fază
Turnurile de defazare unghiulare din oțel sunt structuri de zăbrele specializate pentru linii de transmisie CA de înaltă tensiune/extra-înaltă tensiune (EHV), realizate din oțel unghiular standardizat prin ansamblu cu șuruburi. Ele combină stabilitatea mecanică a turnurilor de oțel unghiulare convenționale cu funcția cheie de transpunere a conductorului trifazat. Pentru a găsi o soluție cuprinzătoare pentru proiectul dvs., vă rugăm să contactați Anbang.
Turn de transmisie a puterii din oțel galvanizat
Turnurile de transmisie a puterii din oțel în unghi galvanizat fabricate de fabrica Qingdao Anbang sunt structuri din oțel tip zăbrele utilizate pe scară largă pentru a susține liniile electrice aeriene în rețelele electrice. Fabricate din secțiuni de oțel unghiulare laminate la cald și protejate prin galvanizare la cald, aceste turnuri oferă rezistență mecanică ridicată, rezistență excelentă la coroziune și durată lungă de viață (de obicei 40-50 de ani). Designul lor cu zăbrele deschisă minimizează sarcina vântului, maximizând în același timp eficiența structurală, făcându-le potrivite pentru diferite niveluri de tensiune (10 kV până la peste 800 kV) și condiții de teren.
În calitate de producător și furnizor de încredere Turnul de transpunere Angle Steel în China, avem fabrica noastră. Dacă doriți să cumpărați produse de calitate și durabile, vă rugăm să ne contactați.
