330kV linie de transmisie unghi turn de oțel

Turnul din oțel unghiular al liniei de transmisie de 330 kV de la Qingdao Anbang New Energy este un echipament central de transmisie de înaltă tensiune dezvoltat și fabricat independent de companie, pe baza nevoilor de construcție de energie ale Chinei și valorificând avantajele de producție ale propriei fabrici.

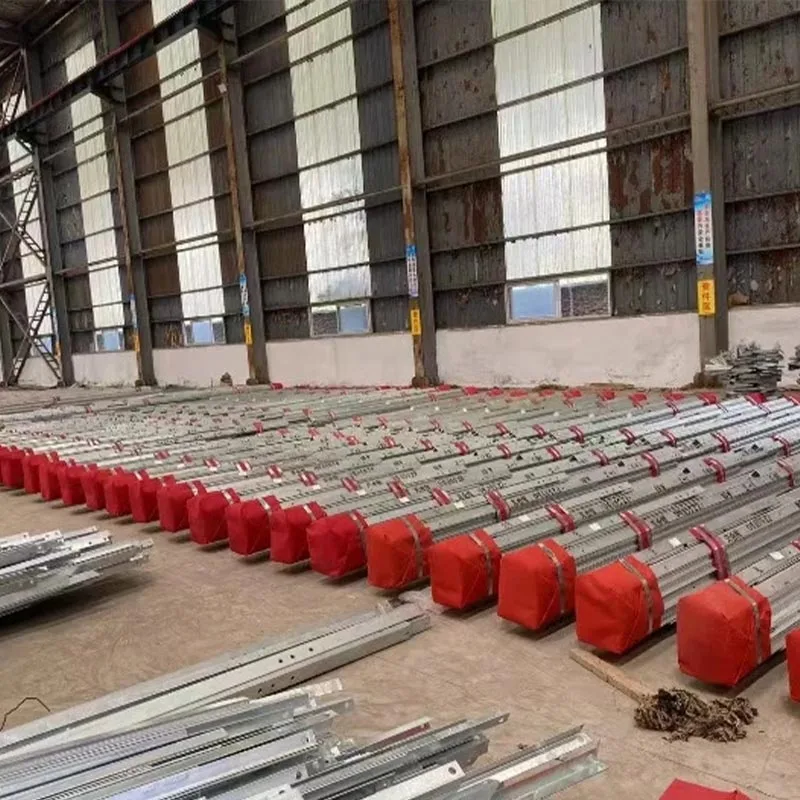

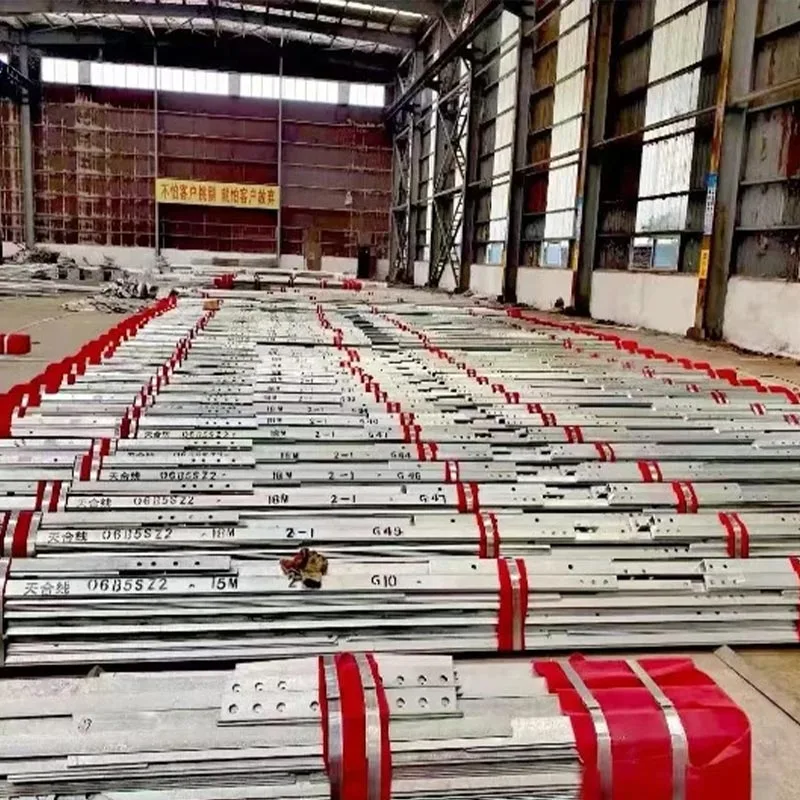

Acest turn este realizat din unghi de înaltă calitate oțel Q235B, Q345B și Q420B, prelucrat prin tăiere precisă, sudură, galvanizare la cald și altele stricte proceduri.

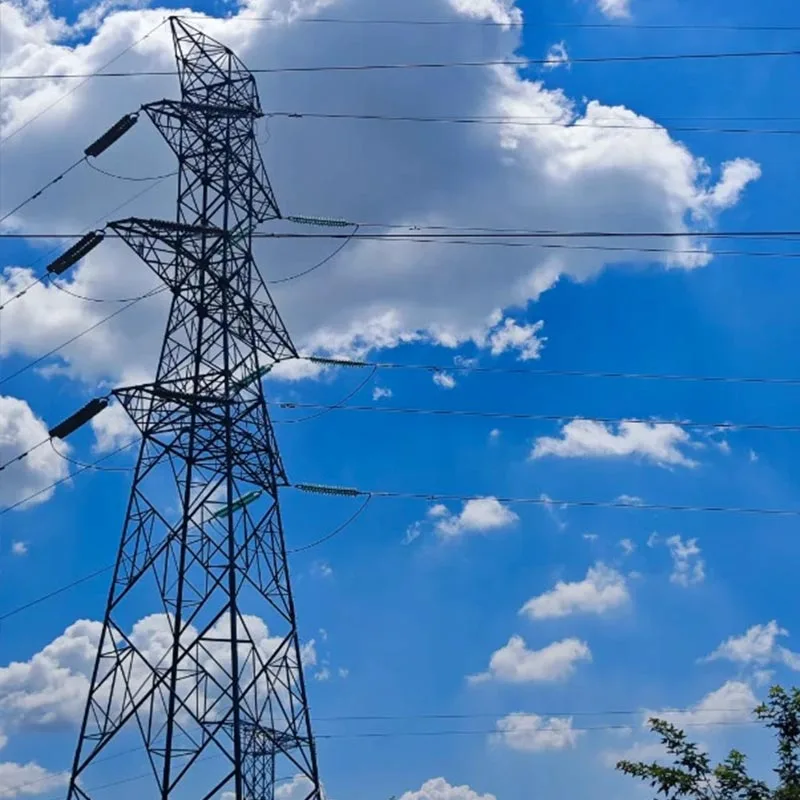

Este un turn autoportant cu zăbrele, cu componente având secțiuni transversale unice sau combinate din oțel, având o structură compactă, distribuție clară a forței și transfer transparent al sarcinii.

Ca unitatea de rulment de bază a liniei de transmisie de 330 kV, are avantaje inclusiv rezistență ridicată, stabilitate ridicată, rezistență la vânt și cutremur, rezistență la coroziune și lungă durata de viata. Este potrivit pentru diverse terenuri complexe, cum ar fi câmpii, dealuri, munți și zone de coastă.

Se întâlnește cerințele de bază ale instalării conductorilor și suspendării izolatoarelor pentru liniile de transmisie de înaltă tensiune de 330 kV, respectând cu strictețe „Standardele pentru proiectarea turnurilor de linii aeriene de transmisie” și oferă un sistem sigur, fiabil, soluție globală economică și eficientă pentru național și rețele internaționale de energie și proiecte regionale de transport, susținând resurse eficiente de energie interregională transmisie.

Specificații parametrilor

Recomandări de selecție a modelului

Turn de 30-40 m (tip uscat) Scenarii aplicabile

zone de câmpie, linii de transmisie suburbane de 330 kV, linii de ieșire din stație, secțiuni de transport convenționale cu un orizontal deschidere de 200-250 m.

Motive recomandate: Structură compactă, amprentă mică, cost economic, stres clar distribuție, instalare convenabilă, nu este nevoie de utilaje mari de construcții, potrivite pentru zone cu moderate densitatea populației și terenul plat. Este modelul preferat pentru secțiunile convenționale de transmisie de 330kV linii, cu o utilizare rezonabilă a oțelului și o performanță remarcabilă a costurilor.

Turn de 40-50 m (tip cupă) Scenarii aplicabile

Zone deluroase, linii de transmisie cu deschidere medie (interval orizontal 250-300 m), secțiuni cu puține constrângeri de lățime a coridorului, luând în considerare cerințele de prevenire a interferenței semnalului de cont.

Motive recomandate: Conductorii sunt aranjați în plan orizontal trifazat, solicitați rezonabil, rigiditate ridicată, asigurând în mod eficient spațiul de siguranță pentru firele de împământare de 330 kV, rezistență puternică la vânt, potrivită pentru teren ușor ondulat și proiecte care necesită o lățime controlată a coridorului liniei de transmisie, ușor de instalat și menţine.

Turn de 50-70 m (Portal/Tip consolidat) Scenarii aplicabile

Zone muntoase, regiuni îndepărtate, zone de coastă cu vânt puternic, linii de transmisie de lungă durată (interval orizontal 300-400 m), și secțiuni speciale care traversează liniile existente.

Motive recomandate: Folosește îmbinări din oțel cu unghi întărit, rezistență ridicată, stabilitate puternică, poate rezista la vânt puternic, zăpadă abundentă, stropi de sare și alte condiții meteorologice dure; stresul fundației este rezonabil, potrivit pentru instalare pe teren complex, abordând eficient problemele de încărcare și rezistență la dezastre pentru Linii de 330 kV în zonele montane și de coastă. Unele modele pot fi folosite ca turnuri de trecere.

Turnuri personalizate Scenarii aplicabile

Teren special (insule, pante abrupte, mlaștini), încărcături speciale (integrare cu mai multe echipamente, traversări cu deschidere mare), vreme specială condițiile (regiuni cu gheață densă, zone cu taifunuri puternice) și cerințe speciale privind aspectul (integrarea peisajului) pentru proiecte de linii de transport de 330 kV.

Motive recomandate: Fabrica proprie Qingdao Anbang New Energy poate personaliza linia de transmisie de 330 kV Înălțimea turnului din oțel unghiular, forma structurală, materialul, standardele anticorozive și capacitatea portantă conform la desenele de proiect, rapoartele de cercetare a terenului și datele meteorologice furnizate de client, oferta design individual, producție și ghidare de instalare într-un serviciu unic, întâlnind diverse proiecte speciale cerințe.

Cazuri reale

Gansu Hexi Corridor 330kV Transmisie Line Angle Steel Tower Project

Prezentare generală a proiectului: Furnizat 12 seturi de turnuri portal de 50 de metri pentru Gansu Hexi Proiect de linie de transmisie pe coridor de 330 kV, adaptat condițiilor meteo locale aride, vântoase și înghețate, cu o zonă orizontală distanța golfului de 300 m. Tip conductor: 2×LGJ400/35, tip fir de împământare: JLB20A-120.

Efect de implementare: Turnurile folosesc oțel unghiular de înaltă calitate Q345B și îmbunătățit procese anticorozive, rezista cu succes la vânturi locale de 29 m/s și la încărcături de gheață de 10 mm. Timpul de instalare a fost redus cu 25%, iar turnurile au funcționat fără defecțiuni până în prezent, atenuând efectiv congestionarea coridorului liniei locale, asigurarea stabilității regionale a transportului de energie și primirea laudelor din partea rețelei de stat Gansu Electric Power Compania.

Shandong Qingdao 330kV Substație de ieșire Proiect Turn Steel Angle

Prezentare generală a proiectului: Furnizat 8 seturi de turnuri de tip portal de 35 de metri pentru ieșire proiect de linie a unei substații de 330 kV în Qingdao, care conectează substația cu linia principală. Adaptat terenului suburban cu teren limitat și mediul înconjurător integrat.

Efect de implementare: Produsul are o structură compactă și o instalare convenabilă, controlând strict terenul ocupatie. Verticalitatea și capacitatea portantă îndeplinesc standardele de proiectare, potrivindu-se perfect nevoilor de transmisie la sfârșitul de ieșire al stației, asigurând efectiv o ieșire stabilă de putere de înaltă tensiune de 330 kV, susținând modernizarea Rețeaua electrică regională din Qingdao și trecerea acceptării de către Rețeaua de stat.

Proiectul turnului de oțel pentru unghiul de reconstrucție a liniei de transmisie Shaanxi Weinan 330kV

Prezentare generală a proiectului: a participat la proiectul de modernizare și îmbunătățire a înălțimii turnurilor de linie Luoling de 330 kV din Weinan, Shaanxi, furnizând 9 seturi de turnuri din oțel cu unghi de linie de transmisie de 330 kV armate de 40 de metri (inclusiv 4 turnuri de tensiune), înlocuirea stâlpilor dubli de ciment vechi și rezolvarea problemelor legate de distanța de siguranță insuficientă și rezistența slabă la natural dezastre pe liniile existente.

Efect de implementare:Datorită rezistenței și stabilității ridicate, au fost instalat cu succes pe vreme ploioasă continuă, arătând o capacitate remarcabilă de a rezista la ploi abundente și vânturi puternice. După reconstrucție, stabilitatea operațională a liniei s-a îmbunătățit mult, prevenind eficient întreruperi de curent pe scară largă, oferind suport de încredere pentru alimentarea cu energie a stației de conversie Lingbao din Henan din zona Weinan și finalizarea cu succes a sarcinii de reconstrucție intensivă de 10 zile.
