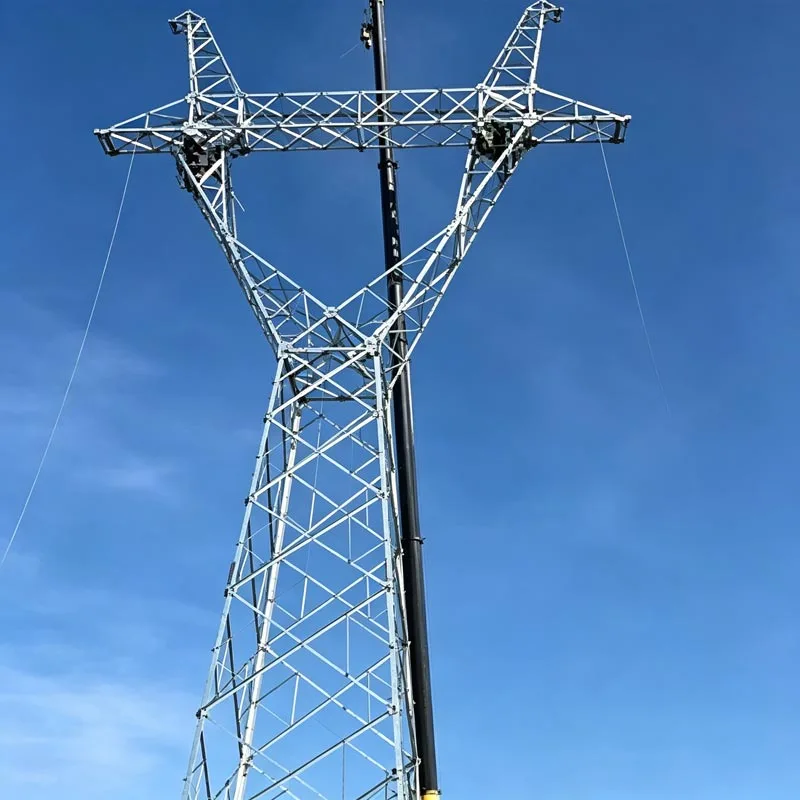

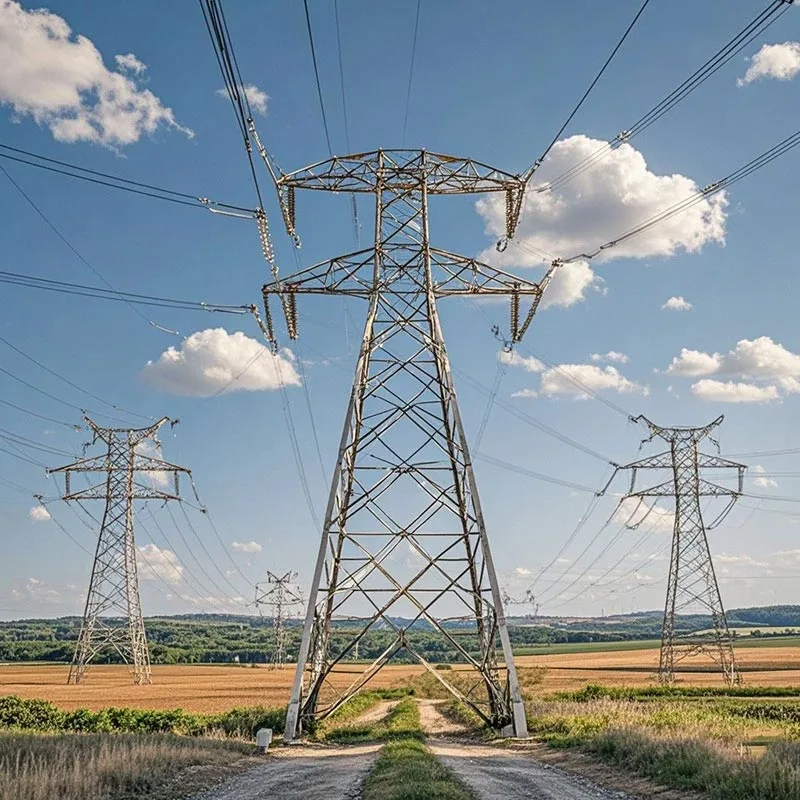

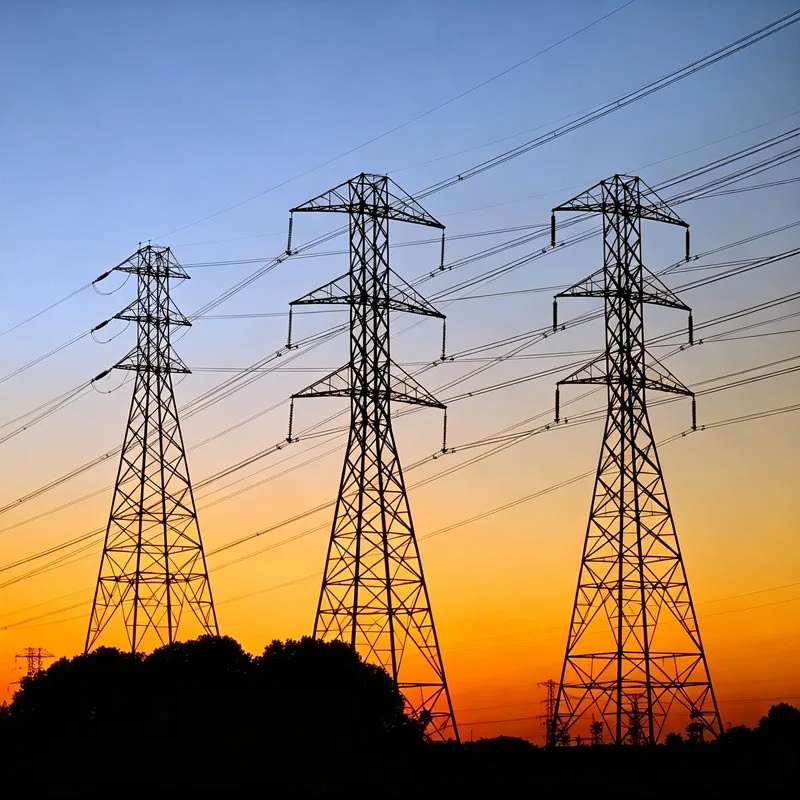

Turn de transmisie a puterii din oțel galvanizat

Cererea globală pentru o infrastructură energetică fiabilă, eficientă și durabilă nu a fost niciodată mai pronunțată. La Inima acestei infrastructuri se află turnul de transmisie a energiei, o componentă critică care determină eficiența, siguranța și longevitatea rețelelor electrice. Printre diversele soluții structurale disponibile, Oțel Galvanizat Angle Turnurile de transmisie a energiei au apărut ca standardul industrial pentru tensiune înaltă și ultra-înaltă (UHV) rețele de transmisie din întreaga lume.

Această introducere stabilește contextul tehnic și economic pentru oțel de colț turnuri, justificând adoptarea lor pe scară largă. Începe prin a sublinia provocările cu care se confruntă utilitățile energetice, cum ar fi nevoia de a transmite puterea pe distanțe mari, rezistând în același timp la elementele dure de mediu.

Hârtia continuă apoi pentru a defini domeniul de aplicare al studiului, care se concentrează pe avantajele de bază, rigoarea în fabricație și aplicarea în lumea reală din aceste turnuri.

Subliniind designul lor modular, rentabilitatea și stratul de protecție robust, această secțiune stabilește scena pentru o explorare detaliată a modului în care turnurile din oțel unghiular galvanizat răspund cerințelor moderne de putere transmisie, făcându-le un activ indispensabil pentru securitatea energetică și reziliența rețelei.

Avantaj produs

1. Rezistență la coroziune și durată lungă de viață

Toate componentele sunt supuse unui tratament de galvanizare la cald, formând un strat dens de zinc (grosime ≥85μm) pe suprafață. Această acoperire izolează eficient oțelul de aer, umiditate și medii corozive, evitând rugina și coroziunea.

Serviciul durata de viață poate ajunge la 30-50 de ani, ceea ce reduce foarte mult frecvența de întreținere ulterioară și extinde ciclul de service al turn.

2. Performanță înaltă a costurilor

În comparație cu stâlpii solidi din oțel, designul zăbrelei folosește mai puțin material de oțel, reducând costurile materiilor prime. La în același timp, piesele sunt standardizate, ceea ce simplifică procesul de fabricație, scade producția și costurile de transport.

Designul conexiunii cu șuruburi reduce, de asemenea, costurile de montaj la fața locului, obținând performanțe ridicate și investiții reduse și este potrivit pentru promovarea și aplicarea pe scară largă.

3. Versatilitate puternică și personalizare

Poate fi proiectat și personalizat în mod flexibil în funcție de diferite niveluri de tensiune (35kV-1000kV), terenuri (câmpii, munți, zone de coastă) și cerințele de încărcare.

Poate fi transformat în turnuri de suspendare, turnuri de tensiune, turnuri de transpunere și turnuri speciale de trecere, adaptându-se complet la diferite scenarii de transmisie a puterii și întâlnire nevoile diverse ale diferitelor proiecte.

4. Întreținere ușoară și instalare convenabilă

Modul de conectare cu șuruburi înlocuiește sudarea, care este convenabilă pentru asamblarea și dezasamblarea la fața locului. Zilnic inspecția și înlocuirea pieselor pot fi efectuate rapid fără echipamente pe scară largă, reducând întreținerea dificultate și costuri cu forța de muncă.

Piesele standardizate asigură, de asemenea, comoditatea întreținerii și înlocuirii ulterioare, îmbunătățirea eficienței exploatării și întreținerii.

Parametru

Cazul Proiectului

Studiul 1: Proiectul de transmisie UHVDC Shanbei-Anhui ±800kV (China)

Fiind un proiect cheie al rețelei centrale UHV din China, acest proiect este crucial pentru optimizarea resurselor energetice regionale. alocarea și asigurarea unei alimentări sigure și fiabile.

Proiectul a adoptat transmisia de putere din oțel galvanizat în unghi turnuri furnizate de Anhui Hongyuan (afiliat la Shandong Electric Engineering & Equipment Group), cu un total de 103 turnuri și o greutate totală de 7.084 tone.

Turnurile au fost realizate din oțel unghiular Q355 de înaltă rezistență, cu scufundare la cald tratament de galvanizare (grosime acoperire cu zinc ≥85μm) pentru a asigura rezistența la coroziune în medii exterioare complexe.

Datorită designului standardizat și îmbinării cu șuruburi, turnurile au fost livrate cu 5 luni înainte de termen, devenind primul furnizor care a finalizat livrarea completă de turnuri de oțel unghi în întreaga linie, și calitatea produsului și eficiența construcției au fost foarte recunoscute de către proprietar.

Clienti parteneri si certificari

Filipine: National Grid Corporation din Filipine (NGCP)
Proiecte: linii de transmisie 230kV, 500kV (de exemplu, Hermosa-San Jose 500kV)
Achiziții: Audituri stricte de calitate, necesită conformitatea ASTM/AS/NZS

Thailanda: Autoritatea de producere a energiei electrice din Thailanda (EGAT)
Proiecte: 230kV, 500kV (de exemplu, linia Tongsong-Songkhla de 500kV)
Precalificare: inspecție obligatorie din fabrică și test de tip.

Malaezia: Tenaga Nasional Berhad (TNB)
Standarde: MS (Standarde Malaeziene), IEC, ISO 1461 galvanizare
Focus: 275kV, 500kV extinderea rețelei și integrarea surselor regenerabile

Vietnam: National Power Transmission Corporation (EVNNPT)
Proiecte: 500 kV (de exemplu, centrala termică Nam Dinh 1 până la Thanh Hoa)

Vietnam: National Power Transmission Corporation (EVNNPT)
Proiecte: 500 kV (de exemplu, centrala termică Nam Dinh 1 până la Thanh Hoa)
Volum: comenzi mari în vrac (10.000+ tone per proiect)

FAQ

Î: Ce materiale sunt folosite pentru turnurile de transmisie a puterii din oțel cu unghi galvanizat?

R: În mod normal, oțel unghiular de înaltă rezistență, cum ar fi Q355 / Q345B / Q235B (standard chinez), sau echivalent cu gradul ASTM A572 50, EN S355JR. Certificatele de material (MTC) sunt furnizate cu fiecare lot.

Î: Ce niveluri de tensiune pot suporta turnurile dvs.?

R: Oferim serii complete: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
Suport, de asemenea, turnuri de transmisie DC și turnuri de fulger, structuri de substație.

Î: Puteți produce conform desenelor clienților?

A: Da. Acceptăm desene proiectate de client (PDF / CAD / DXF). Oferim, de asemenea, optimizarea designului, structural calcul și analiza tensiunii, dacă este necesar.

Î: Ce tratament de suprafață utilizați?

A: galvanizare la cald (HDG) conform ISO 1461, GB/T 13912, ASTM A123/A153.

Î: Cât de lungă este durata de viață?

R: În mediu atmosferic normal, 30–50 de ani. În zonele corozive severe, poate ajunge la 20-30 de ani cu corespunzatoare proiectare.

Î: Ce certificări aveți?

● Sistemul de management al calitatii ISO 9001
● Managementul de mediu ISO 14001
● ISO 45001 Sănătate și securitate în muncă
● CE (EN 1090 pentru structuri din oțel)
● Certificare de sudare AWS / CWB
● Rapoarte terțe: SGS, BV, Intertek
