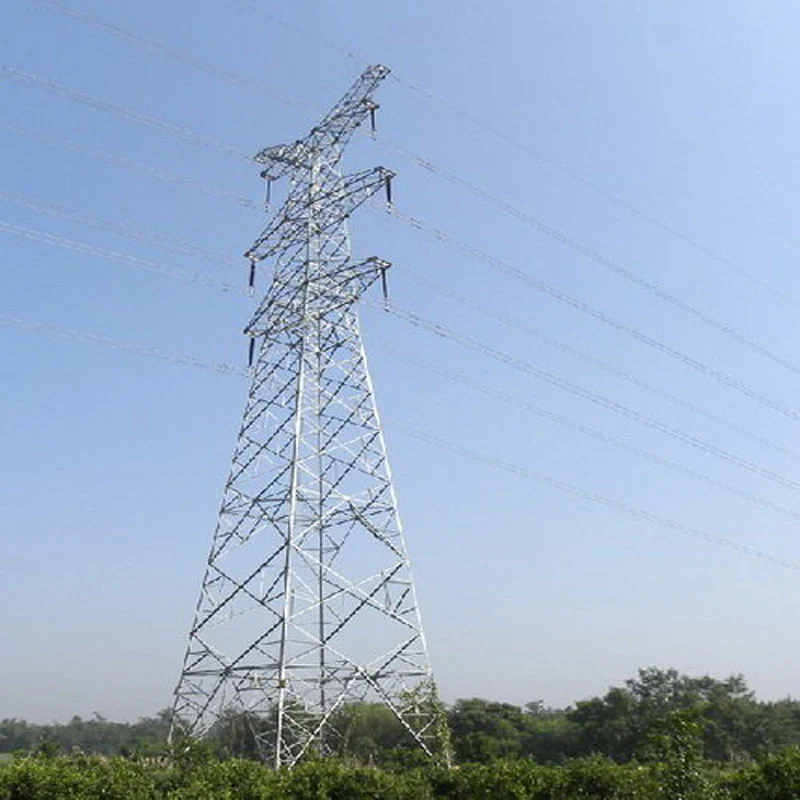

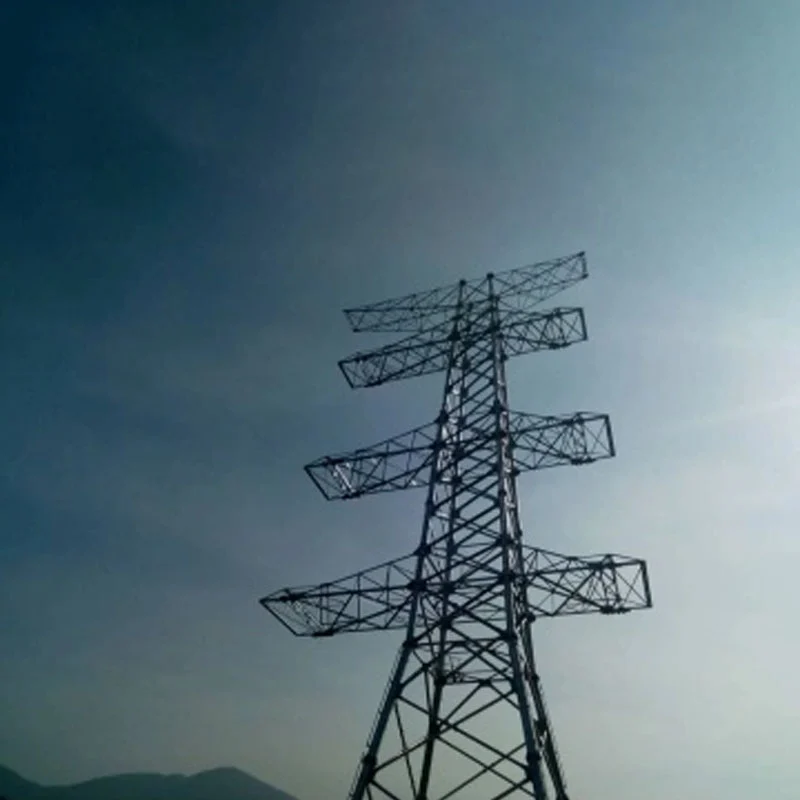

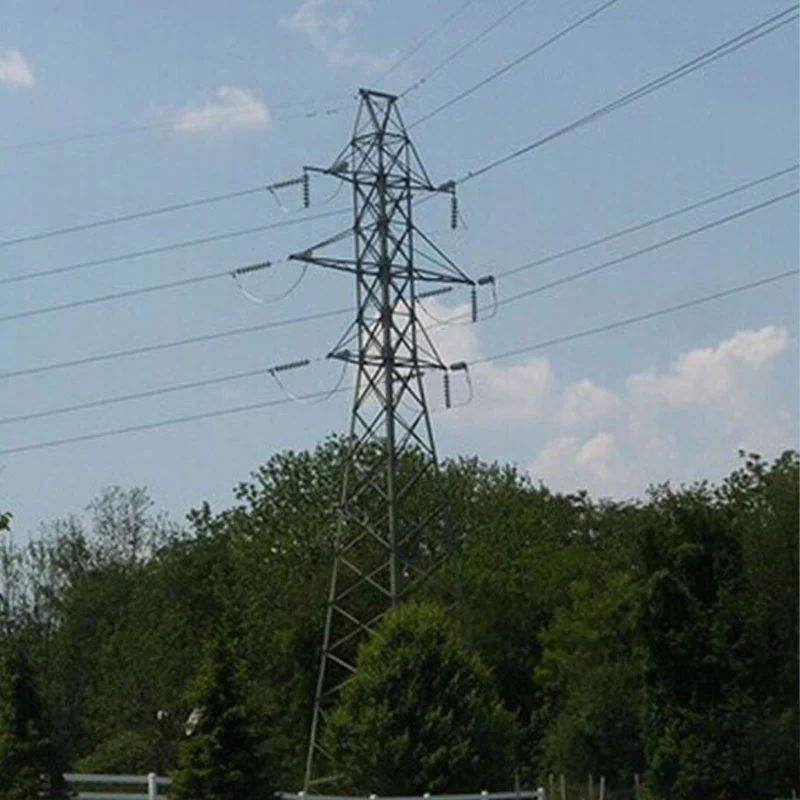

Turn de oțel cu zăbrele cu circuit dublu de 220 kV

Susținuți de sisteme de producție mature, ne lăudăm cu o capacitate de producție anuală de 50.000 de tone, cu standardizate proceduri, inclusiv tăierea de precizie, sudarea robotizată, modelarea integrală și tratamentul strict al suprafeței uniformitate structurală. Pentru asigurarea calității, toate produsele au performanțe mecanice autorizate și rezistență la vânt teste, cu rapoarte de stres verificate și deplasarea vântului în conformitate cu ASCE și standardele naționale de putere. Are ISO certificări ale sistemului de management al calității și raport de testare complet al terților

Acest turn a fost aplicat pe scară largă în proiecte de rețea electrică cheie interne și de peste mări, inclusiv Indonezia Nusantara Proiect de extindere a rețelei de 220 kV. Oferă performanțe structurale stabile, asamblare convenabilă la fața locului și fiabile siguranța operațională, câștigând recunoaștere consecventă pentru adaptabilitate ridicată și durabilitate inginerească în complexe diverse medii.

Scenarii de aplicare a turnului de oțel cu zăbrele cu circuit dublu de 220 kV

Turnul de oțel cu zăbrele cu circuit dublu de 220 kV acceptă două circuite de transmisie independente de 220 kV pe un singur turn cadru. Adoptat în principal în regiunile limitate de terenuri, îngustează foarte mult coridoarele de transmisie și reduce achiziția de terenuri costuri comparativ cu două linii separate cu un singur circuit.

Este utilizat pe scară largă pentru canalele de alimentare urbane de intrare și de ieșire, conectând substații suburbane de 220 kV în densitate. zone populate unde noile coridoare de linii sunt greu de obținut. Turnul se potrivește terenului muntos și deluros prin reducerea lucrări de fundare și distrugere ecologică. De asemenea, este preferat pentru traversări peste râuri, autostrăzi și căi ferate, simplificarea aranjamentelor de trecere și reducerea la minimum a perturbărilor pentru transport și navigație.

Aplicațiile comune includ liniile de alimentare pentru centrele industriale de sarcină și circuitele de transmisie de ieșire ale vântului și baze de energie solară. Cu toate acestea, trebuie acordată atenție dezavantajelor sale: încărcări mai grele în turn, risc mai mare de defectarea simultană a ambelor circuite sub deteriorarea turnului, precum și cerințe mai stricte pentru protecția împotriva trăsnetului și proiectarea jocului electromagnetic.

Ghid standard de întreținere de rutină pentru turnul de oțel cu zăbrele cu circuit dublu de 220 kV

Întreținerea regulată asigură siguranța structurală și alimentarea stabilă cu energie a turnurilor din oțel cu zăbrele cu circuit dublu de 220 kV. Inspecțiile vizuale de rutină vor fi efectuate trimestrial, cu inspecții detaliate detaliate organizate anual.

Inspectați corpurile principale ale turnului, componentele unghiulare din oțel și șuruburile de conectare pentru coroziune, deformare, fisuri și slăbiri elemente de fixare. Verificați acoperirile anticorozive și suprafețele galvanizate la cald; efectuați în timp util pictura de retușuri unde galvanizarea se desprinde. Verificați dispozitivele de împământare, asigurând conductorii de împământare intacte și împământarea calificată rezistenta.

Monitorizați fundațiile turnului pentru tasări, fisuri, eroziunea apei și instabilitatea pantei. Inspectați șirurile izolatoare, fitinguri și conexiuni jumper pentru deteriorare, poluare și încălzire anormală. Îndepărtați obiectele plutitoare, buruienile și resturi de construcție în jurul șantierelor turnurilor.

Înregistrați toate defecțiunile și implementați rectificarea clasificată. Manipularea cu prioritate este necesară pentru riscuri severe, cum ar fi distorsiuni structurale și fitinguri sparte. După vreme extremă, inclusiv vânturi puternice, furtuni și înghețare, trebuie organizate imediat controale speciale de patrulare.

Diferențe și importanță: Turnul cu zăbrele cu circuit dublu de 220 kV vs Turnul din oțel cu zăbrele de 500 kV

Diferențele cheie

1.Tensiune și clearance: Turnul cu circuit dublu de 220 kV transportă două circuite de 220 kV pe o singură structură, cu gardă la sol mai mică de la fază la fază. Turnul de 500 kV funcționează la o tensiune foarte mare și necesită distanțe electrice mult mai mari pentru a evita ruperea aerului.
2.Structura și dimensiunea turnului: Turnurile cu circuit dublu de 220 kV sunt relativ compacte. Majoritatea turnurilor de 500 kV sunt mai înalte, mai grele, cu brațe transversale mai mari și fundații mai puternice pentru a rezista la sarcini mai mari ale vântului și la tensiunea conductorului.
3.Dispunerea circuitului: Tipul de 220 kV aranjează în mod obișnuit două circuite pe un singur turn pentru a salva coridoare. Turnurile cu zăbrele standard de 500 kV sunt în mare parte un singur circuit datorită limitelor electromagnetice stricte; turnurile cu circuit dublu de 500 kV sunt adoptate mai rar.
4.Capacitate de transmisie: O linie de 500 kV oferă o capacitate de transmisie a puterii mult mai mare pentru transportul de energie în vrac pe distanțe lungi. Liniile cu circuit dublu de 220 kV se ocupă în principal de distribuția regională de energie și alimentarea locală a sarcinii.

Importanţă

Turnurile cu circuit dublu de 220 kV optimizează utilizarea terenului pentru rețelele electrice suburbane și urbane, îmbunătățind fiabilitatea alimentării cu energie în cadrul rețelelor regionale. Turnurile cu zăbrele de 500 kV formează coloana vertebrală a rețelei principale, permițând energie la distanță lungă transmisie între bazele de putere și centrele de sarcină. Selectarea corectă a turnului echilibrează costurile de construcție, resursele de teren, scara de transmisie și securitatea rețelei.

Avantajele Anbang ale turnului de oțel cu zăbrele cu circuit dublu de 220 kV

(aproximativ 200 de cuvinte, versiunea tehnică oficială de export) Turnul de oțel cu zăbrele cu circuit dublu de 220 kV de la Anbang oferă fiabil, soluții de transport aerian rentabile pentru rețelele electrice globale. Adoptarea oțelului unghiular Q355/Q420 de înaltă rezistență și galvanizare la cald strictă, conformă cu ISO 1461, turnul atinge performanțe superioare anticorozive și un Durată de viață de proiectare de 50 de ani, potrivită pentru terenuri complexe de coastă, munte și interioare.

Sprijinit de echipe independente de inginerie, Anbang oferă un design structural personalizat conform standardelor IEC și GB pentru a îndeplini cerințele variate de viteză a vântului, acoperire cu gheață și traversare. Dispunerea optimizată a zăbrelei garantează o mecanică stabilă distribuția sarcinii controlând în același timp consumul total de oțel, reducând investițiile în proiect.

Toate componentele sunt prelucrate CNC cu o potrivire precisă a găurilor pentru o asamblare ușoară la fața locului. Inspecție completă înainte de livrare asigură precizia dimensională și calitatea fixării șuruburilor. Anbang oferă servicii complete, inclusiv desen optimizare, fabricare, ambalare și ghid tehnic. Turnurile noastre economisesc efectiv lățimea coridorului de transmisie pentru proiecte de energie urbană și regenerabilă, câștigând recunoaștere consistentă din partea contractanților EPC și a operatorilor de energie din întreaga lume.

Întrebări frecvente — Turn de oțel cu zăbrele cu circuit dublu de 220 kV

Potrivit pentru catalog, document de cotație și comunicare cu clientul

Î1: Ce este un turn de oțel cu zăbrele cu circuit dublu de 220 kV?

R: Este un turn de transmisie aeriană care transportă două circuite de putere independente de 220 kV pe o rețea de oțel structura. Ajută la salvarea coridorului de teren în comparație cu două linii separate de turn cu un singur circuit.

Î2: Cu ce ​​standarde respectă turnurile dvs.?

R: Urmăm standardele naționale GB, specificațiile IEC. Putem ajusta designul în funcție de cerințele clientului pentru sarcina vântului, grosimea gheții și mediul regional.

Î3: Ce material de oțel și tratament anticoroziv adoptați?

A: Material principal Q355B / Q420B unghi oțel. Toate componentele adoptă galvanizarea la cald (ISO 1461) pentru a asigura o lungă durată durata de viata anti-coroziune.

Î4: Care este durata de viață de proiectare?

R: Durata de viață standard de proiectare ajunge la 50 de ani în condiții normale de întreținere.

Î5: Pentru ce scenarii de teren sunt potrivite aceste turnuri?

R: Potrivit pentru suburbii, zone montane, treceri de râuri, treceri de autostradă/cală ferată, parc eolian și energie solară linii de ieșire cu lățime limitată a coridorului.

Î6: Puteți oferi un design de turn personalizat?

A: Da. Echipa noastră de ingineri poate optimiza modelul turnului, înălțimea, aspectul brațului transversal pe baza datelor de sondaj de rută, vânt viteza, starea de gheață și cerințele de trecere.

Q7: Care este procesul dumneavoastră de inspecție a producției?

A: Tăiere CNC, găurire, asamblare montaj de probă înainte de galvanizare. Verificare dimensiuni, grosime galvanizare testarea și inspecția de încărcare vor fi efectuate înainte de expediere.

Î8: Care sunt principalele riscuri care necesită atenție pentru funcționarea turnului cu dublu circuit?

R: Odată ce turnul este deteriorat, ambele circuite pot fi întrerupte. Întreținere regulată a strângerii șuruburilor, este necesară acoperirea anticorozivă, așezarea fundației și rezistența la împământare.
