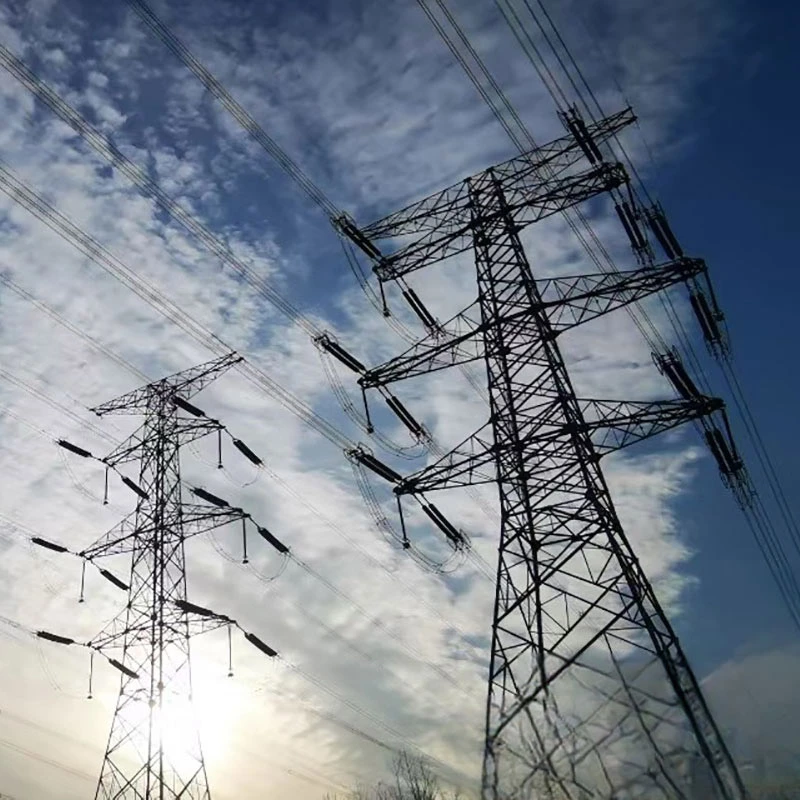

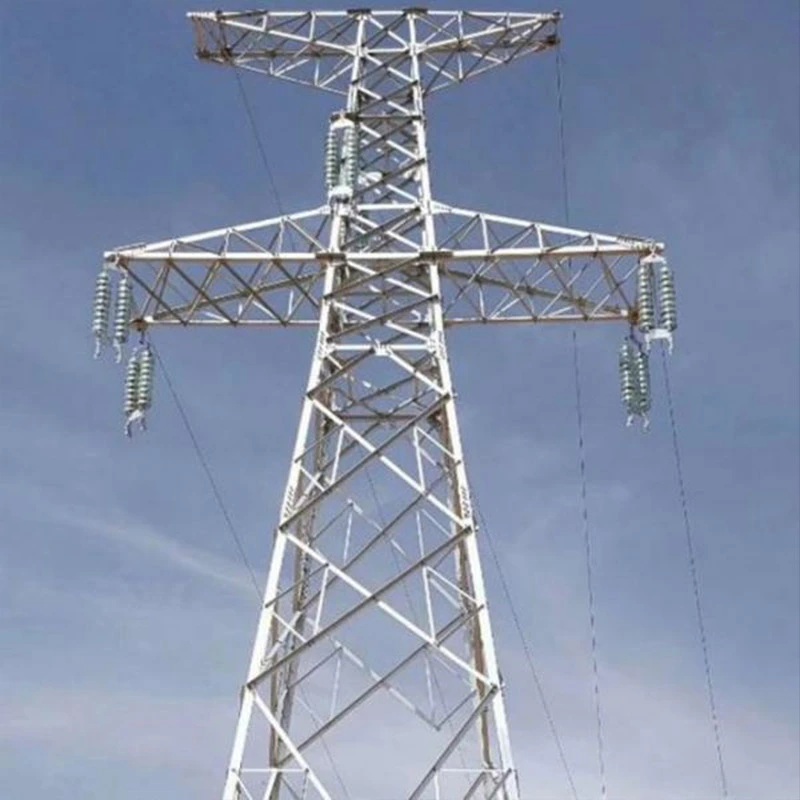

Turn de oțel cu zăbrele de 500 kV pentru linie electrică

Pentru capacitatea de producție, fabrica noastră oferă o producție anuală de până la 50.000 de tone, susținând comenzi de loturi mari și Dezvoltare personalizată a desenelor pentru proiecte globale. Procesul complet de producție acoperă inspecția materiilor prime, CNC tăiere, sudare de precizie, găurire, pre-asamblare, galvanizare și re-verificarea dimensiunii finale înainte de expediere.

Asigurarea strictă a calității trece prin fiecare procedură: prelevarea de probe de material primit, monitorizarea procesului intermediar și inspecția completă a produsului finit este implementată. Date de testare autorizate, inclusiv rezistență mecanică sunt disponibile rapoarte și înregistrări ale grosimii de galvanizare, cu rapoarte de testare SGS și TÜV furnizate la cerere. Noi dețin certificări ISO 9001, CE-EN 1090-1 și EN 10025 pentru a satisface cerințele pieței europene.

Cazurile de proiecte dovedite acoperă mai multe proiecte de transport EHV de peste mări. Turnurile noastre au fost amplasate pe scară largă programe transfrontaliere de conectare la rețea și de transport al energiei din surse regenerabile, obținând feedback pozitiv din partea operatori de rețea electrică pentru o funcționare stabilă pe teren pe termen lung.

Scenarii de aplicare a turnului de oțel cu zăbrele de 500 kV pentru linia electrică

Turnul de oțel cu zăbrele de 500 kV este o infrastructură cheie de transmisie de foarte înaltă tensiune, aplicată pe scară largă pe distanțe lungi. scenarii de livrare a energiei în vrac.

Este adoptat pentru liniile principale de transmisie a energiei electrice care conectează energie regenerabilă termică, hidro și eoliană la scară largă. bazele de energie electrică către rețelele centrale regionale de energie, transferând energie electrică masivă din zonele bogate în energie către zonele urbane și industriale cu sarcină intensivă.

Se potrivește diverselor condiții de teren, inclusiv câmpii plate, regiuni de deal muntoase, secțiuni de traversare a râurilor și zonele de coastă predispuse la vânt. Mai multe tipuri de turn acoperă tangentă, tensiune, unghi, terminal și traversare trans-râu turnuri pentru diferite funcții de linie.

Deservește proiecte naționale interregionale de interconectare a rețelei, programe de transport transfrontalier de energie, de asemenea ca energie nouă care sprijină liniile de ieșire pentru parcuri eoliene și centrale solare. Pe lângă coloana vertebrală deasupra capului circuitelor de transmisie, se aplică și pentru segmentele de intrare-ieșire de ieșire din stație, adaptându-se la lucrări dure condiții precum acoperirea cu gheață puternică, vânt puternic și umiditate ridicată pentru o funcționare fiabilă a rețelei pe tot parcursul anului.

Ghid standard de întreținere de rutină pentru turnul de oțel cu zăbrele de 500 kV pentru linia electrică

Întreținerea regulată de rutină este esențială pentru a garanta funcționarea în siguranță pe termen lung a turnului de oțel cu zăbrele de 500 kV și pentru a evita defecțiuni structurale cauzate de coroziune, fitinguri slăbite sau daune externe.

Inspecție vizuală și structurală

Efectuați o patrulare vizuală la sol trimestrial și o inspecție de alpinism de aproape anual. Verificați membrii principali și auxiliari pentru deformare, îndoire, fisuri și șuruburi lipsă sau slăbire. Verificați că toate șuruburile de conectare ating cuplul specificat valoare; strângeți din nou elementele de fixare slăbite și înlocuiți imediat șuruburile și garniturile deteriorate.

Întreținere anti-coroziune

Inspectați suprafața galvanizată la cald pentru exfoliere, pete de rugină și abraziune. Tratați zona de coroziune locală cu antirugină acoperire; regalvanizarea este necesară pentru componentele puternic corodate. Concentrați-vă pe baza turnului, nodurile comune și pe coastă secțiuni cu umiditate ridicată cu risc de coroziune mai mare.

Verificarea accesoriilor și a fundației

Inspectați dispozitivele de împământare pentru ruptură sau conexiune defectuoasă, testați în mod regulat rezistența de împământare. Examinați turnul fundație pentru așezarea, fisurarea, acumularea de apă și eroziunea solului înconjurător; consolida fundația dacă are loc deplasarea. Verificați piesele de atașare, inclusiv plăcuțele de avertizare, dispozitivele anti-cățărare și semnele de marcare pentru completitudine.

Inspecție meteorologică post-extremă

Efectuați întreținere specială după vânt puternic, gheață puternică, furtună sau inundații. Prioritizează verificarea structurală deformarea, stabilitatea fundației și deteriorarea stratului galvanizat. Păstrați înregistrări complete de întreținere și trimiteți rapoarte de inspectie pentru trasabilitate.

Diferențe și importanță: Turnul cu zăbrele cu circuit dublu de 220 kV vs Turnul din oțel cu zăbrele de 500 kV

Diferențele cheie

Tensiune și capacitate de transmisie

Turnul cu zăbrele cu circuit dublu de 220 kV poartă două circuite de alimentare pe un turn, în principal pentru puterea secundară regională rețea de transport cu capacitate medie de transfer de putere. Turnul de oțel cu zăbrele de 500 kV aparține de foarte înaltă tensiune nivel pentru livrarea de energie în vrac pe distanțe lungi, cu o capacitate de transmisie a puterii mult mai mare.

Structura și cerințele mecanice

Turnul cu dublu circuit de 220 kV are cadru relativ compact, elemente de oțel cu secțiune transversală mai mică și înălțime moderată. Designul său de încărcare vizează sarcina medie de vânt-gheață. Turnul de 500 kV folosește oțel mai greu din seria Q355, membru mai mare secțiuni transversale, înălțime mai mare a turnului și distanță mai mare a conductorilor pentru a îndeplini spațiul de izolație de înaltă tensiune, rezistând la vânt mai puternic, gheață și sarcini seismice.

Material și certificare de bază

Ambele adoptă un tratament anticoroziv de galvanizare la cald. Cu toate acestea, turnurile de 500 kV respectă normele mai stricte EN 1090-1, EN 10025 standarde cu cerințe mai stricte de testare SGS/TÜV privind performanța mecanică și grosimea galvanizării.

Scenarii de aplicare

Turnurile cu dublu circuit de 220 kV deservesc alimentarea cu energie urbană-suburbană, liniile de ieșire ale centralei solare eoliene locale și legături de rețea intra-provinciale. Turnurile de 500 kV sunt aplicate pentru rețelele principale naționale, energie interregională transmisie și canale de ieșire de bază de energie nouă la scară largă.

Importanţă

Turnurile cu dublu circuit de 220 kV îmbunătățesc eficiența utilizării terenului prin găzduirea a două circuite, ușurând puterea regională presiunea de distribuție. Turnurile cu zăbrele de 500 kV realizează transporturi de energie electrică pe distanțe lungi de volum mare, echilibrarea alocării resurselor energetice. Potrivirea tipului corect de turn evită riscul de izolație sau suprasarcina structurală, asigurarea stabilității generale a rețelei.

Întrebări frecvente pentru turnul de oțel cu zăbrele de 500 kV

Î1: Ce material principal din oțel utilizați pentru turnul de oțel cu zăbrele de 500 kV?

R: Adoptăm oțel structural Q355B de înaltă rezistență, care respectă standardul EN 10025. Toate componentele trec prin imersie la cald tratament de galvanizare pentru anticoroziune, potrivit pentru medii de coastă, înghețate și cu vânt puternic.

Î2: Susțineți designul personalizat conform desenelor clientului?

A: Da. Echipa noastră tehnică poate revizui și procesa desenele tehnice furnizate de client. Suportăm înălțimea personalizată, tip de turn (tangentă, tensiune, unghi, turn de trecere), parametri de încărcare vânt-gheață pentru diferite cerințe ale proiectului. Pre-asamblarea completă este disponibilă înainte de expediere.

Î3: Ce certificări și rapoarte de testare puteți furniza?

R: Deținem certificatul de management al calității ISO 9001 și certificarea CE EN 1090-1. Rapoartele de testare ale terților SGS / TÜV La cerere pot fi furnizate acoperirea testului de sarcină mecanică, grosimea galvanizării și compoziția chimică a materialului.

Î4: Care este capacitatea dumneavoastră de producție și timpul de livrare tipic?

R: Capacitatea anuală de producție ajunge la peste 50.000 de tone pentru produsele turn din oțel. În mod normal, timpul de livrare este de 30-45 de lucru zile, în funcție de cantitatea comenzii și de confirmarea desenului.

Î5: Se poate adapta turnul tău de 500kV la diferite condiții de teren și vreme?

A: Da. Turnurile noastre sunt proiectate pentru câmpii, munți, râuri și zone de coastă. Personalizam designul împotriva gheții puternice, a vântului puternic și a condițiilor seismice pentru a satisface standardele locale de rețea.

Î6: Cum rămâne cu asistența tehnică și post-vânzare?

R: Oferim consultanță pentru desen, urmărirea progresului producției, îndrumări de încărcare și întreținere de rutină standard linii directoare. Echipa noastră ajută la rezolvarea întrebărilor legate de instalare la fața locului.

Q7: Care este termenul dvs. comercial? Puteți livra în porturile europene?

R: FOB, CIF și CFR sunt acceptabile. Avem o experiență bogată în exportul către Hamburg și alte porturi europene, responsabil pentru ambalarea adecvată a containerului și pentru documentele complete de expediere.

Q8: Cum garantați calitatea produsului în timpul producției?

R: Inspecție strictă în mai multe etape: inspecție la intrarea materiilor prime, dimensiunea în proces și monitorizarea sudării, verificarea piesei finite și verificarea pre-asamblare. Piesele defecte vor fi înlocuite înainte de livrare.
