Turn de fagure din oțel unghiular

Qingdao Anbang New Energy se bazează pe un lanț global de aprovizionare și pe o echipă de servicii tehnice pentru a furniza servicii complete de proces de la proiectarea timpurie a proiectului și producția personalizată până la îndrumarea instalării la fața locului și operarea post-vânzare și întreținere.

Am furnizat soluții de turn de tip fagure din oțel unghiular pentru mai multe proiecte noi de energie și energie Asia de Sud-Est, Europa, Africa și alte regiuni.

Putem răspunde rapid și livra produse de înaltă calitate conform Clima locală, standardele și cerințele programului de construcție, susținând energia și infrastructura curată la nivel mondial dezvoltare.

Produsul nostru are ca miez o structură de tip fagure, care se integrează capacitatea portantă mare a turnurilor tradiționale din oțel unghiular cu stabilitatea ridicată a structurilor de tip fagure.

The materialul principal este oțelul unghiular laminat la cald de înaltă rezistență, care îndeplinește standardele naționale și folosește un material de lungă durată. la cald proces de galvanizare anticorozivă. Suportă personalizarea completă a parametrilor pentru înălțimea turnului, sarcină, rezistență la vânt nivel și multe altele.

Produsul combină, de asemenea, o structură compactă, amprentă mică, rezistență la vânt puternic și la seism, şi costuri reduse de întreținere. Este în conformitate cu standardele internaționale și interne, cum ar fi ISO 9001 și GB/T 2694, potrivite pentru structuri de înălțime medie și joasă (15–60 de metri) în energie regenerabilă, energie, comunicații, securitate și altele domenii, oferind soluții de asistență eficiente, sigure și rentabile pentru proiecte globale.

Avantajele de bază

Suport tehnologie de întărire a brevetelor: Turnurile noastre de tip fagure cu unghi de oțel sunt echipate cu armături brevetate tehnologie pentru componentele din oțel utilizate în turnurile de transmisie a puterii (CN223937740U).

Turnul este construit cu Oțel unghiular laminat la cald de înaltă rezistență selectat cu grijă, cum ar fi Q355B/Q345B, însoțit de plăci noduri îngroșate (≥5mm) și plăci de bază (≥16mm). Fiecare lot vine cu un certificat de material și teste de performanță mecanică inclusiv analize spectroscopice și încercări de tracțiune.

Performanță structurală remarcabilă: Turnul de tip fagure din oțel unghiular se conformează mecanicului triunghiular spațial sistem și folosește oțel unghiular de înaltă rezistență, asigurând un centru de greutate stabil cu rezistență puternică la vânt și gheață.

De către formând suporturi triunghiulare prin cleme, tije filetate și manșoane filetate, rezistența și rigiditatea principalului unghi oțelul sunt crescute semnificativ fără găurire, prevenind deteriorarea materialului de bază și îmbunătățind în general capacitate portantă cu peste 30%.

Protecție împotriva coroziunii de lungă durată: Procesul anticoroziv al miezului folosește galvanizarea la cald (sablare până la rugină grad de îndepărtare Sa2.5), cu o grosime a stratului de zinc ≥86μm (în conformitate cu standardele GB/T 13912).

Poate fi actualizat la o soluție compozită anti-coroziune conform cerințelor clientului, potrivită pentru medii dure precum de coastă ceață mare de sare și zone industriale.

Construcție eficientă: Metoda de conectare folosește în principal șuruburi cu sudare parțială ca supliment. Segment de turn asamblarea este finalizată printr-o platformă de asamblare automată.

Segmente complete independente prefabricate din fabrică ale turnul utilizează îmbinări circulare placă la placă, eliminând conexiunile tradiționale ale plăcilor. Cusăturile de sudură sunt inspectate nedistructiv (UT/MT) pentru a asigura puterea conexiunii.

Personalizare flexibilă: Oferim servicii de personalizare completă a parametrilor (înălțime / încărcare / interfață). Înălțimile turnului interval de la 15 la 60 de metri, cu o capacitate de încărcare de 500–5000 kg, perfect potrivit pentru amplificatorul fotovoltaic stații, măsurarea vântului pentru energia eoliană, stații de bază de comunicații și alte cerințe diverse.

Scenarii largi de aplicații: Potrivit pentru transmisia de putere (tensiune ultra-înaltă/tensiune înaltă), bază de comunicare stații, suport pentru energia eoliană, protecție împotriva trăsnetului, monitorizare și alte domenii, acoperind înălțimi de la 5 la 80 metri.

Structura compactă în fagure reduce amprenta la sol cu 10%-15% în comparație cu turnurile tradiționale din oțel unghiular, făcându-l mai potrivit pentru spații limitate din suburbiile urbane, terenurile agricole și zonele muntoase.

Parametri de specificație

Scenariul de aplicare

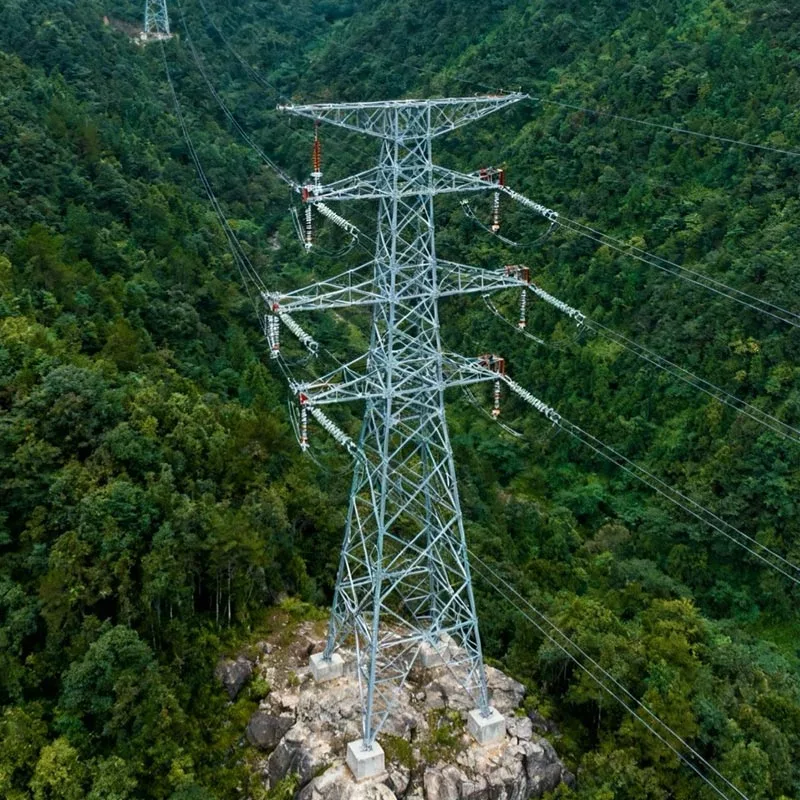

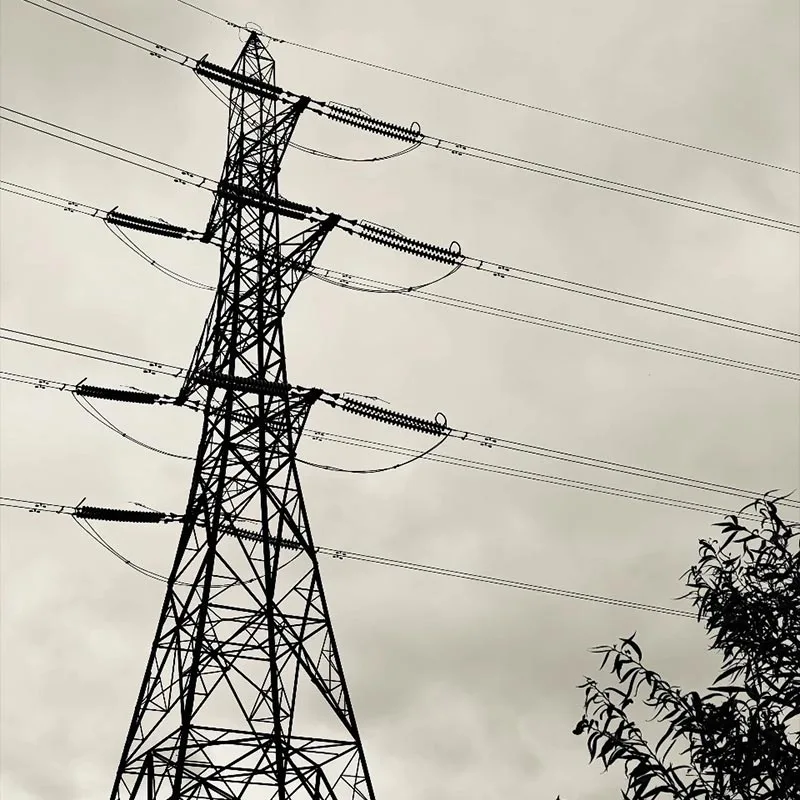

Transmisia energiei electrice: Linii de transport de înaltă tensiune / ultraînaltă tensiune, renovare rețele rurale, parc turnuri de sprijin pentru alimentarea cu energie.

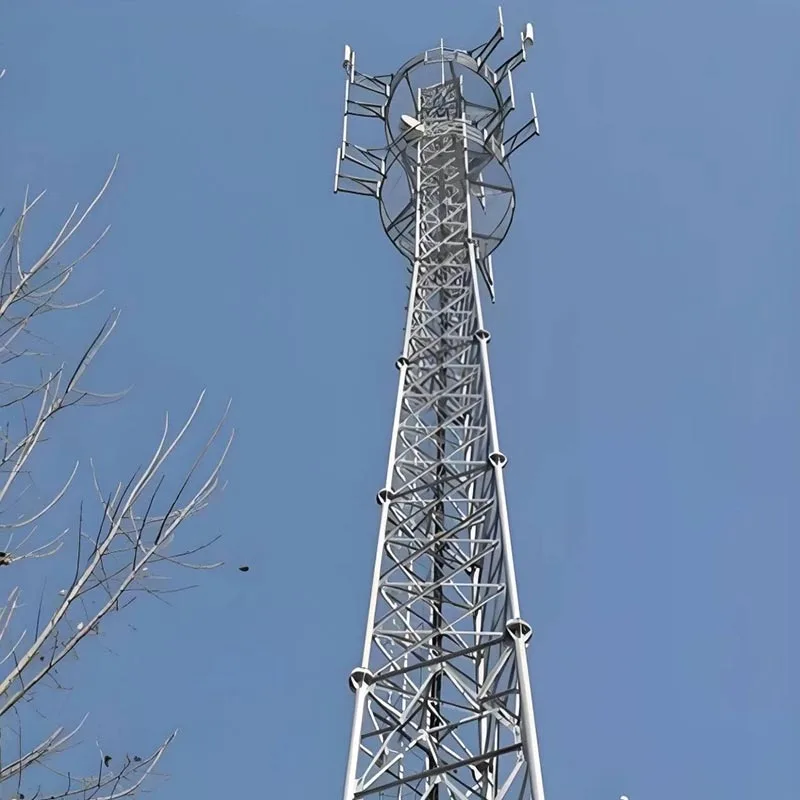

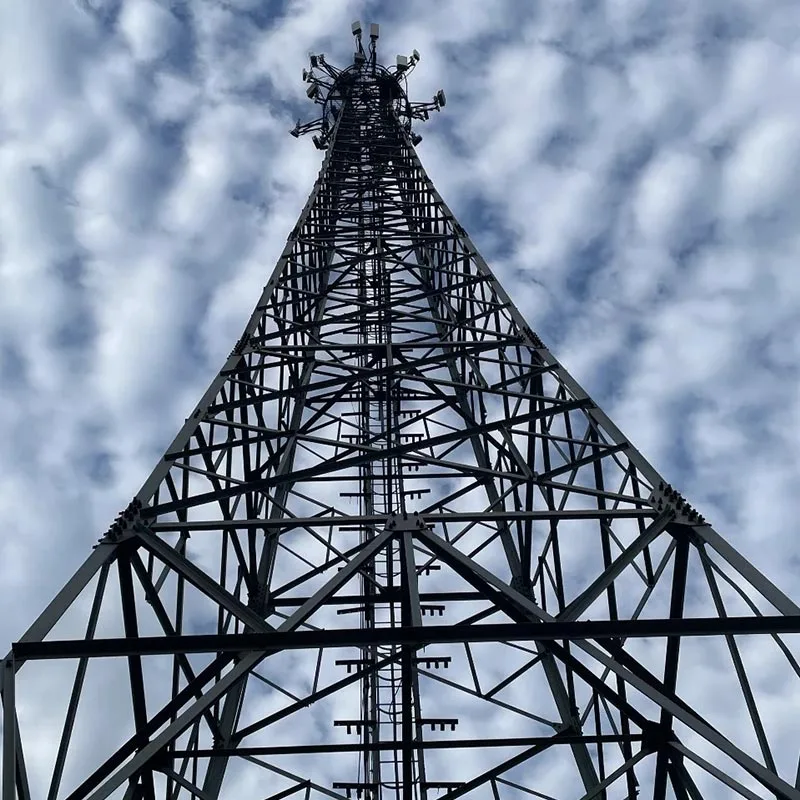

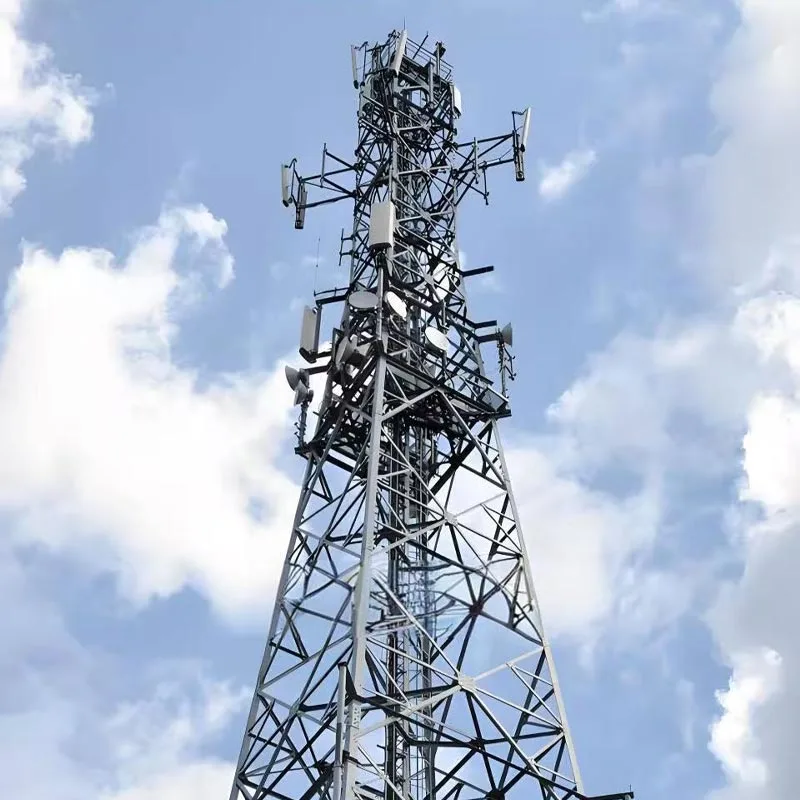

Stații de bază de comunicații: stații de bază macro 5G/4G, suporturi pentru micro stații, acoperire a semnalului urban și rural turnuri.

Sprijinirea energiei eoliene: Turnuri de măsurare a vântului, turnuri de linii de colectare, monitorizare stație de câmp și fulgere turnuri de protectie.

Stocarea Energiei Fotovoltaice: Turnuri de comunicații pentru centrale fotovoltaice, turnuri de monitorizare a securității șantierului.

Monitorizare industrială: Turnuri de monitorizare la distanță pentru mine, câmpuri petroliere, râuri, prevenirea incendiilor forestiere etc.

Inginerie Municipală: Iluminat urban, monitorizare trafic, monitorizare vreme, turnuri paratrăsnet.

Munte / Suburban: Turnuri ușoare pentru zone cu teren complex, transport și instalare mai ușoare.

FAQ

1. Care este diferența dintre un turn din fagure din oțel unghiular și un turn din oțel unghi tradițional?

În comparație cu turnurile tradiționale din oțel unghiular: structura zăbrelei tip fagure optimizează calea de transmitere a forței, creșterea capacității portante cu 15%–20% cu aceeași cantitate de oțel, oferind un vânt mai bun și seismic rezistență și eficiență mai mare în asamblarea modulară.

2. Cum este adaptată protecția împotriva coroziunii pentru proiecte globale?

Galvanizare la cald standard (strat de zinc ≥86μm), trece testul de pulverizare cu sare de 96 de ore fără rugină;
Pentru scenarii de coastă cu conținut ridicat de sare, industriale și alte scenarii, o soluție dublă anticorozivă cu galvanizare la cald și se asigură acoperirea cu fluorocarbon, prelungind durata de viață la 35–40 de ani;
Toate elementele de fixare sunt galvanizate la cald, iar conexiunile cu șuruburi folosesc acoperire Dacromet pentru a preveni coroziunea localizată.

3. Care este ciclul de livrare pentru produsele personalizate?

Produse standard (15–30 metri): Disponibil în stoc, expediate în 7–15 zile;
Produse personalizate (30–60 de metri, inclusiv cerințe speciale anti-coroziune / încărcare): În funcție de design complexitate, producția este finalizată în 20–45 de zile, cu îndrumări de instalare și asistență tehnică oferite.

4. Ce puncte cheie necesită atenție în timpul instalării și întreținerii?

Instalare: Trebuie efectuată de o echipă cu calificări de instalare a structurii înalte, asamblată strict conform desenelor, cu cuplul șuruburilor care respectă standardele (șuruburi M24 ≥ 400 N·m) pentru a asigura verticalitatea;
Întreținere: Verificați grosimea galvanizării și strângerea șuruburilor la fiecare 2 ani; efectuează o inspecție cuprinzătoare după taifunuri sau cutremure; reparați stratul anticoroziv la fiecare 3 ani în zonele de coastă și măsurați din nou rezistența de împământare la fiecare 1-2 ani.

5. Cu ce ​​standarde internaționale/interne respectă produsul?

Standarde interne: GB/T 2694 „Condiții tehnice pentru fabricarea turnurilor de linii de transmisie”, GB 50017 „Oțel Structure Design Standard", GB 50135 "High-rise Structure Design Standard";
Standarde internaționale: sistem de management al calității ISO 9001, ASTM, DIN, JIS etc. și poate oferi corespunzătoare documente de conformitate conform cerințelor țării proiectului.
