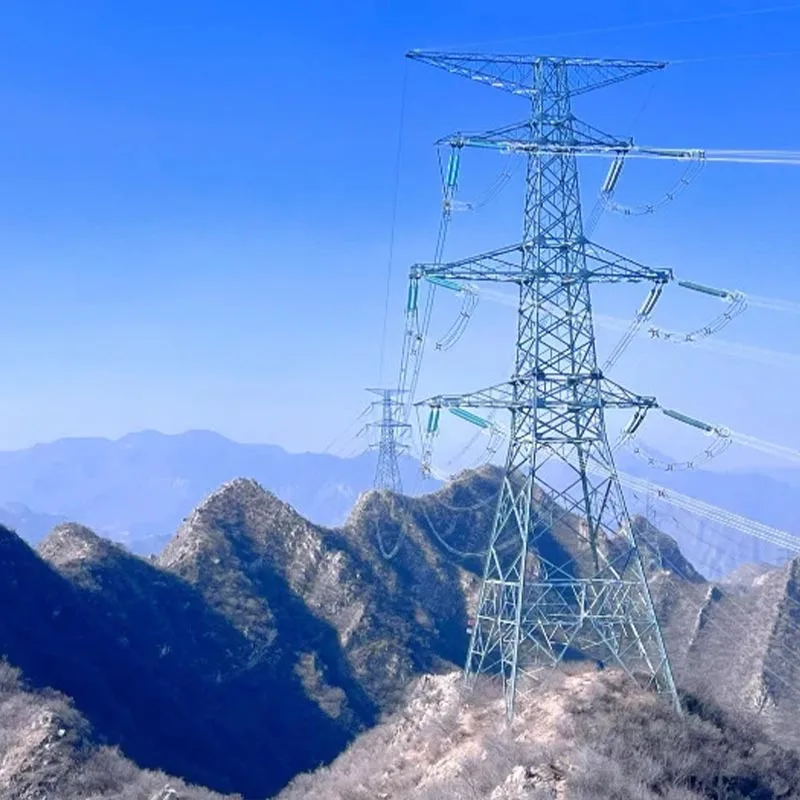

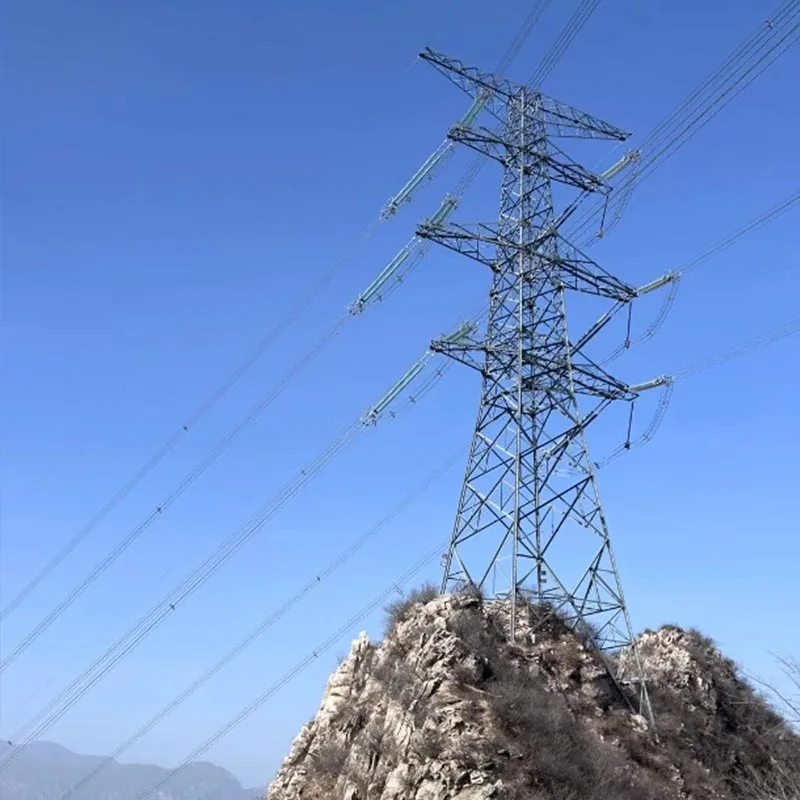

Turnul cu zăbrele din țevi din oțel galvanizat

Qingdao Anbang New Energy este un producător de încredere, turnurile noastre de zăbrele pentru țevi din oțel galvanizat sunt realizate din țevi de oțel de înaltă calitate, de înaltă rezistență, prin procese de sudare de precizie și galvanizare la cald, formând structuri de susținere ușoare și de înaltă rezistență.

Combinând Design cu zăbrele cu rezistență la coroziune la galvanizare, acestea sunt utilizate pe scară largă în putere, energie nouă și comunicare câmpuri.

Ca produse furnizate direct de o fabrică locală chineză, turnurile cu zăbrele din oțel galvanizat au caracteristici structurale stabilitate, rezistență la vânt și cutremur, durabilitate la coroziune și eficiență în spațiu.

Ele pot fi proiectate la comandă conform diferitelor scenarii, îndeplinind cerințele pentru transmisia de înaltă tensiune 110kV-1000kV și diverse aplicații de suport în aer liber, respectând pe deplin standardele naționale ale industriei și obținând atât calitatea cât și rentabilitate.

De ce să alegeți turnuri cu zăbrele din tuburi din oțel galvanizat Anbang?

Calitate controlabilă pe tot parcursul

Baza noastră mare de producție standardizată în Qingdao, China, cercetează, produce și inspectează în mod independent întregul proces de turnuri cu zăbrele pentru țevi din oțel galvanizat.

De la achiziționarea de materii prime, tăierea țevilor de oțel, asamblarea sudării până la galvanizarea la cald tratament, toate sunt executate sub sistemul de calitate ISO9001, respingând externalizarea.

Fiecare tub de oțel galvanizat turnul cu zăbrele este supus mai multor inspecții stricte de calitate pentru a asigura dimensiuni precise și performanță standard.

Construirea unei fundații solide de siguranță

Principalul materialele sunt țevi din oțel de înaltă rezistență Q345B/Q355B. Sudarea folosește sudarea cu arc scufundat, protejată cu gaz sudare și alte tehnici rafinate, cu suduri complete și ferme.

Urmează cu strictețe procesul de galvanizare la cald Standarde GB/T 13912, cu o grosime a stratului de zinc ≥85μm, oferind turnului de zăbrele din tub de oțel galvanizat foarte puternic rezistenta la coroziune.

Rezistența la coroziune în exterior depășește 30 de ani, potrivită pentru diferite medii dure.

Potrivit pentru nevoile cu mai multe scenarii

Rețeaua din tub de oțel galvanizat turnul adoptă o structură spațială cu zăbrele. În comparație cu turnurile tradiționale, este mai ușor, are vânt mai mic rezistență, poate rezista la viteze ale vântului de 30-45 m/s, are o rezistență la intensitatea seismică de 8 grade și ocupă doar 1/3 din amprenta la sol a turnurilor obișnuite.

Combină greutatea ușoară cu stabilitatea ridicată, adaptându-se flexibil la terenuri muntoase, de coastă, urbane și alte terenuri.

Servicii personalizate

Cu sprijinul designului profesional al fabricii echipa, turnurile cu zăbrele din tub din oțel galvanizat pot fi personalizate în funcție de nivelul de tensiune, înălțime, teren și sarcină cerințe, acoperind diferite tipuri, cum ar fi drepte, colț, terminale și lungi, potrivindu-se exact nevoile personalizate ale fiecărui proiect.

Cost-eficiență ridicată și serviciu complet în lanț

direct din fabrică modelul de aprovizionare elimină legăturile intermediare, reducând foarte mult costul de achiziție al zăbrelei din tuburi din oțel galvanizat turnuri.

În același timp, oferim servicii unice de la proiectare, producție, transport, instalare până la post-vânzare, scurtarea ciclurilor de proiect, reducerea costurilor de operare și întreținere a clienților și urmărirea cu echipe profesionale pe tot parcursul, rezolvând întregul proces de achiziție și construcție.

Serviciile noastre

Servicii de pre-proiectare

Echipa noastră profesionistă de proiectare înțelege pe deplin cerințele proiectului și combină parametrii de teren, vreme și tensiune pentru a oferi soluții de proiectare personalizate pentru țevile din oțel galvanizat turnuri cu zăbrele, rapoarte de calcul mecanic și planuri de proiectare a fundațiilor.

Asigurăm compatibilitate precisă între produsul și proiectul, optimizează proiectarea structurală conform standardelor relevante și garantează siguranța și rentabilitate.

Servicii de producție

Producție standardizată din fabrică cu control vizual complet, strict controlul calității materiilor prime și a proceselor de producție.

Fiecare proces este inspectat profesional pentru a asigura dimensiunile sunt precise, îmbinările de sudură sunt calificate, iar galvanizarea stratul respectă standardele.

Se eliberează rapoarte complete de control al calității și certificate de conformitate.

Servicii de logistică și transport

Livrare punct la punct la nivel național. După mărime și greutatea componentelor turnului cu zăbrele din țevi din oțel galvanizat, ambalaj segmentat și transport profesional sunt utilizate vehicule, cu măsuri de protecție complete pentru a preveni deteriorarea, asigurându-se că produsele sunt livrate intacte șantiere, potrivite în special pentru zonele muntoase, îndepărtate sau greu de transportat.

Servicii de ghidare pentru instalare

Ingineri tehnici cu experiență sunt trimiși pentru îndrumare la fața locului a construcției de ridicare, asamblare și prindere.

Instalare detaliată sunt furnizate manuale pentru a standardiza procesele de construcție, pentru a rezolva diverse probleme de instalare și pentru a asigura siguranța și eficiența construcției.

Instalarea poate găzdui, de asemenea, cerințe speciale de ridicare, cum ar fi dual macarale.

Servicii de întreținere post-vânzare

Oferim o garanție de 5 ani și un serviciu de întreținere pe viață.

Urmăriți în mod regulat starea de funcționare a turnurilor de zăbrele din țeavă de oțel galvanizat, identifică rapid pericolele de siguranță, răspunde rapid la necesită reparații și oferă servicii de întreținere, cum ar fi restaurarea galvanizării și strângerea șuruburilor pentru a extinde produsul durata de viață și să asigure funcționarea stabilă a proiectului pe termen lung.

Recomandări de selecție

(1) Recomandări de selecție pe baza nivelului de tensiune

Scenariul rețelei de transmisie/distribuție 110kV: Tub drept de oțel galvanizat, ușor se recomandă turnuri cu zăbrele, cu înălțimi de preferință cuprinse între 21 m și 42 m, folosind triunghiular/cuadrangular structuri de zăbrele. Materialul principal este Q345B, cu o grosime a stratului de zinc de ≥85μm. Potrivit pentru urban rețele de distribuție, parcuri industriale și noi linii de agregare a energiei, aceste turnuri oferă avantaje design ușor, amprentă mică și construcție convenabilă, controlând eficient achizițiile și costurile de construcție.

Scenariul rețelei dorsale regionale de 220 kV: Tub standard din oțel galvanizat drept/de tip tensionare sunt recomandate turnuri cu zăbrele, cu înălțimi cuprinse între 30m și 63m. Designul nodului de zăbrele este optimizat pentru îmbunătățirea rigidității structurale. Materialul principal este Q355B, potrivit pentru rețele urbane de centură, râu/intersecție proiecte și linii de transport montane, echilibrând capacitatea portantă și economia. Pentru colțul liniei cerințe, pot fi utilizate turnuri cu zăbrele din tuburi din oțel galvanizat de tip colț.

500 kV și peste Scenariu de tensiune ultra/extra înaltă: tip de tensiune cu sarcină mare, Se recomandă turnuri cu zăbrele din tuburi din oțel galvanizat cu dublu circuit/multicircuit, cu înălțimi cuprinse între 54 m și 100m. Materialul principal sunt tuburile de oțel de înaltă rezistență Q420, cu grosimea acoperirii cu zinc crescută la ≥90μm și proiectarea tensiunilor structurale optimizate. Potrivit pentru transmisie între provincii/regiuni, proiecte pe scară largă și noi canale de livrare a bazei de energie, asigurând că turnurile cu zăbrele din tuburi de oțel galvanizate pot rezista la capacitate mare, sarcini de înaltă tensiune și funcționează stabil și fiabil.

(2) Selecție recomandată pe baza funcției de scenariu

Linii de transmisie drepte convenționale: Pentru liniile care sunt drepte cu unghiuri mai mici de 5°, it se recomandă utilizarea unor turnuri standard cu zăbrele din tuburi de oțel galvanizate drepte. Aceste turnuri au o structură simplă, greutate redusă și costuri reduse, pot fi produse în serie, scurtează semnificativ ciclurile de proiect și sunt potrivite pentru plată zone precum câmpiile și dealurile blânde.

Direcția liniei/Scenarii de segment: Pentru unghiuri cuprinse între 5°-90°, zăbrele din tuburi din oțel galvanizat în unghi sunt recomandate turnuri. Pentru segmente de linie și secțiuni de protecție între linie întreruptă, țeavă de oțel galvanizat tip tensionare ar trebui folosite turnuri cu zăbrele. Ambele tipuri adoptă structuri de zăbrele armate pentru a spori tensiunea laterală și rezistență la deformare, asigurând redundanța siguranței liniei. La intrarea de linie într-o stație/substație, de tip terminal se recomandă turnuri cu zăbrele din tuburi din oțel galvanizat. Designul structurii este optimizat pentru sarcina cu o singură parte caracteristici pentru a îmbunătăți stabilitatea.

Scenarii speciale de mare întindere: Pentru traversări peste râuri, autostrăzi, căi ferate, văi și altele scenarii, se recomandă turnuri cu zăbrele din tuburi din oțel galvanizat cu deschidere mare. Sunt fabricate din ultra-rezistenta oțel, cu conicitate optimizată și densitate a rețelei pentru a reduce sarcina vântului și vibrațiile induse de vânt, îmbunătățind deschiderea capacitatea. Stratul de zinc este, de asemenea, îngroșat pentru a se adapta la mediile exterioare complexe.

Noi scenarii de sprijinire a energiei: Pentru liniile de colectare de bază eoliene și fotovoltaice, ușoare turnurile cu zăbrele din tuburi din oțel galvanizat segmentate sunt recomandate pentru transport și montare ușoară în zonele montane sau zonele deșertice. Pentru turnuri de susținere a turbinelor eoliene, zăbrele din oțel galvanizat precomprimat din oțel-beton turnurile sunt recomandate pentru a spori capacitatea portantă și rezistența la vibrații induse de vânt, îndeplinind cerințele turbinelor eoliene de mare megawați.

Scenarii de comunicare/securitate: Pentru stații de bază de comunicații, supraveghere frontieră, incendiu de pădure prevenirea și alte scenarii, se recomandă turnuri mici, multifuncționale cu zăbrele din tub din oțel galvanizat înălțimi de 15m-30m, interfețe de instalare a echipamentelor rezervate și protecție și monitorizare integrată împotriva trăsnetului funcții. Structura compactă este potrivită pentru scenarii urbane, îndepărtate și diverse alte scenarii.

(3) Selecția recomandată în funcție de teren și mediu

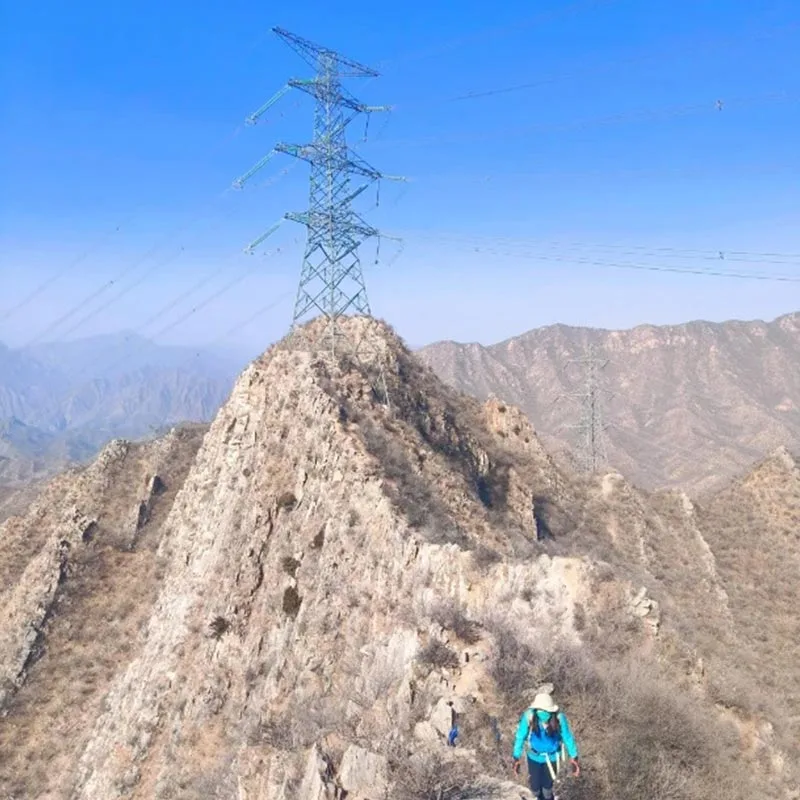

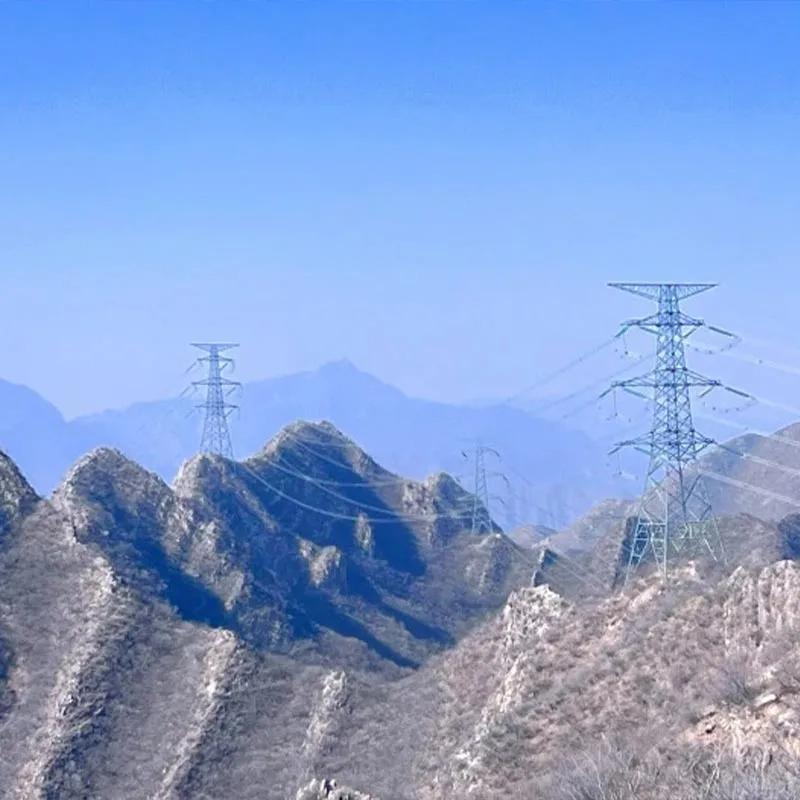

Teren de munte/dealuri: Pentru teren abrupt cu transport și ridicare dificil, segmentat se recomandă turnuri cu zăbrele din tuburi din oțel galvanizat. Dimensiunea și greutatea componentelor sunt optimizate și se deschid rapid conexiunile sunt folosite pentru transport ușor și asamblare la fața locului. Designul fundației este consolidat pentru a se adapta la abrupt terenului și reducerea terasamentului.

Zonele de coastă/saline: Pentru medii cu coroziune ridicată, umiditate ridicată, zăbrele din tuburi din oțel galvanizat sunt recomandate turnuri cu straturi de zinc îngroșate (≥100μm), cu protecție dublă împotriva straturilor anticorozive. The Structura zăbrelei este optimizată pentru a reduce rezistența la vânt, pentru a îmbunătăți rezistența la coroziune salină și rezistența la taifun (design viteza vântului ≥40 m/s) și extinde durata de viață a produsului.

Zone cu gheață puternică/vânt puternic: În zonele cu gheață grea cu grosimea gheții >10mm, zincat armat Se recomandă turnuri cu zăbrele din tuburi de oțel, mărind secțiunea transversală a materialelor principale și densitatea bretele diagonale pentru a spori rezistența la suprasarcină sub gheață. În zonele cu viteze proiectate ale vântului >35 m/s, cum ar fi regiunile puternice de vânt și taifun, structurile cu zăbrele și conicitatea sunt optimizate pentru a reduce sarcina vântului și a spori vântul stabilitate.

Scenarii urban/parc: Pentru zone cu teren limitat și cerințe mari de peisaj, bază îngustă se recomandă turnuri cu zăbrele din tuburi din oțel galvanizat. Secțiunile transversale sunt optimizate, amprenta fundației ≤2,5㎡, aspectul este simplu, iar stratul de galvanizare este uniform și plăcut din punct de vedere estetic. Potrivit pentru urban rețele inelare de înaltă tensiune și linii de transmisie a parcurilor industriale, care îndeplinesc utilizarea intensivă a terenurilor și a peisajului cerințe.
