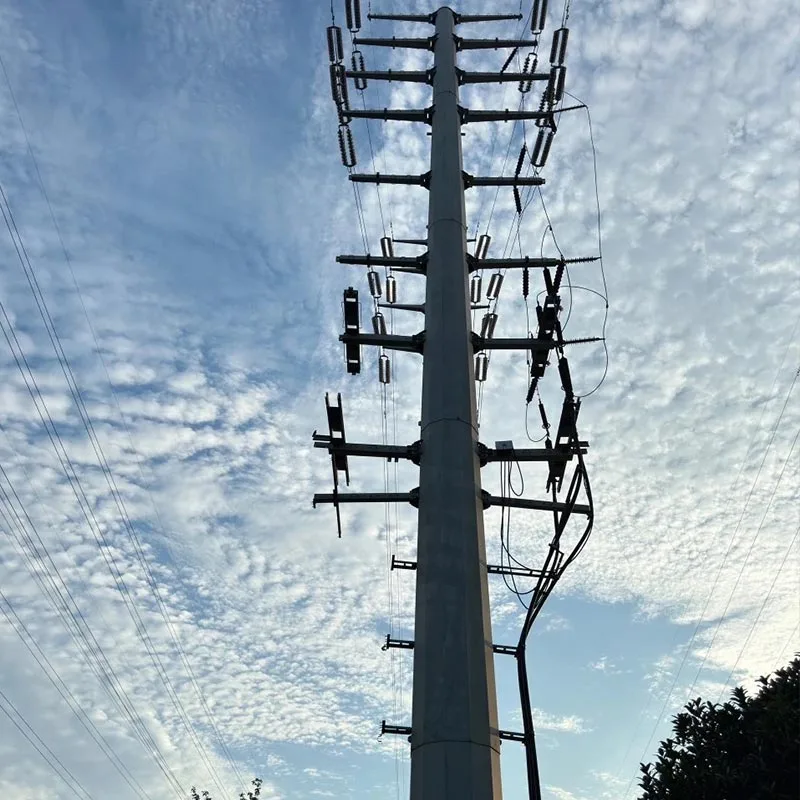

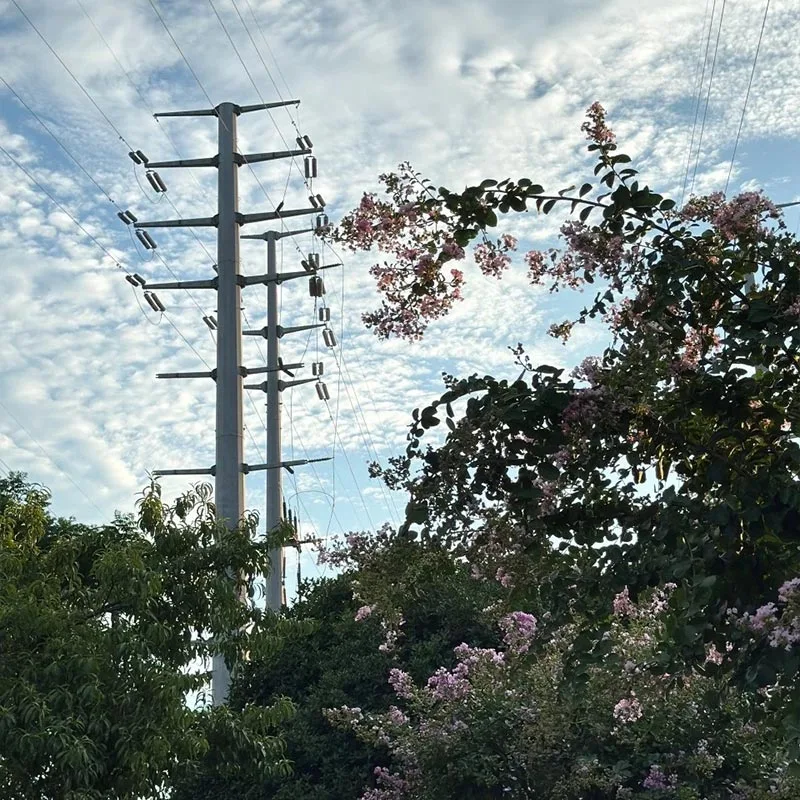

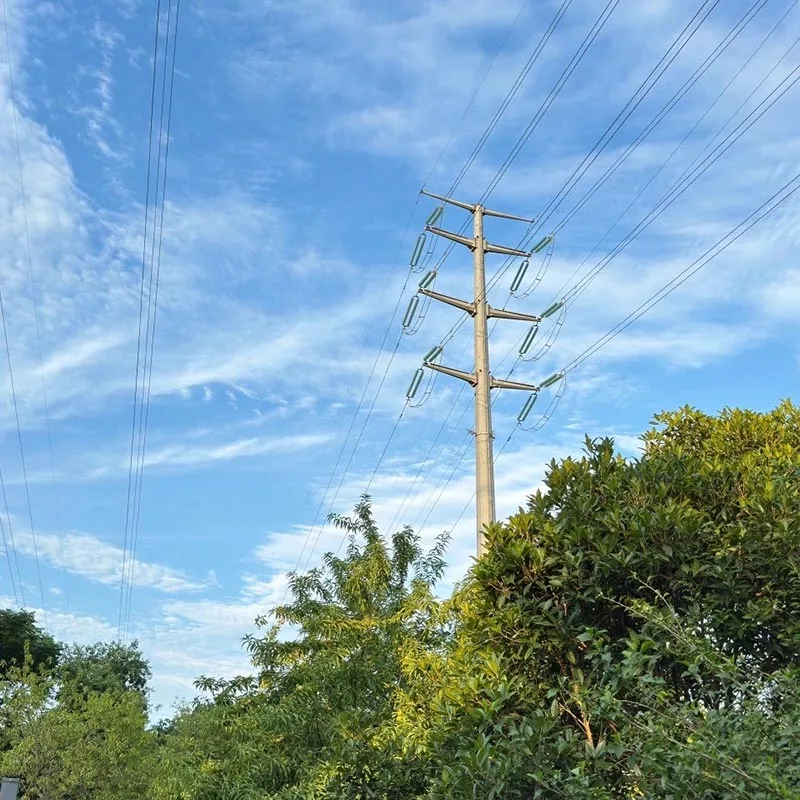

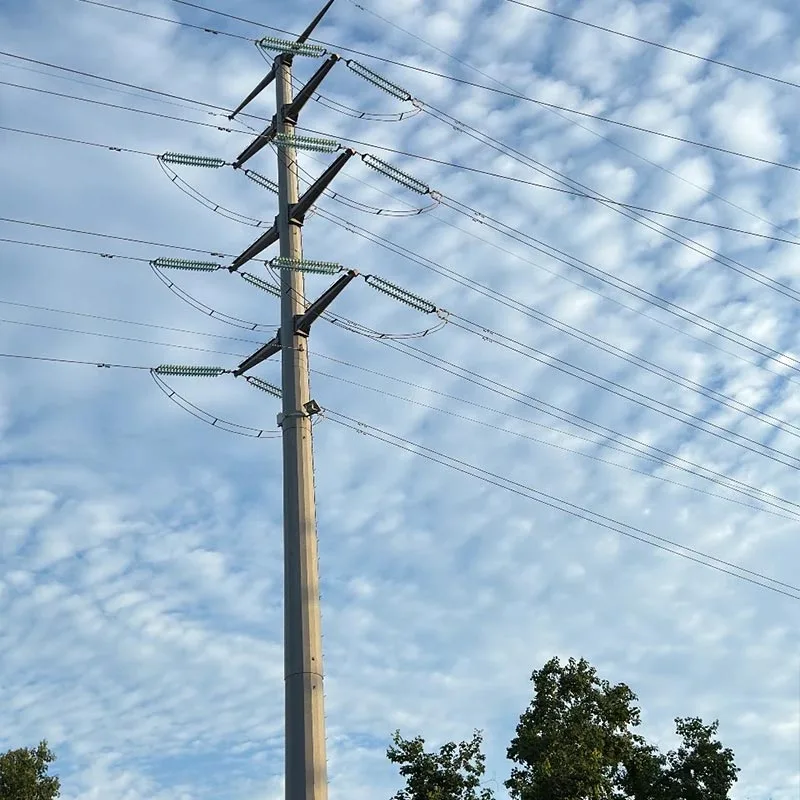

Turn de transmisie cu țeavă din oțel galvanizat

Turnurile de transmisie cu țevi din oțel galvanizat de la Qingdao Anbang New Energy folosesc țevi de oțel de înaltă rezistență Q355B/Q420 ca bază material, prelucrat printr-un proces general de galvanizare la cald și proiectat cu tubular conic/cu mai multe fețe structurilor.

Acestea oferă avantaje precum rezistență excelentă la coroziune, stabilitate structurală, instalare eficientă, și utilizarea compactă a terenului. Produsele sunt utilizate pe scară largă în rețelele electrice urbane, transportul montan, de coastă și industriale zonele de poluare, capabile de servicii stabile pe termen lung în medii extreme și sunt echipamente de sprijin de bază pentru proiecte moderne de transmisie.

Avantajele produsului

Durabilitate ridicată

Turnurile de transmisie din țevi de oțel galvanizate adoptă în general scufundarea la cald galvanizare, cu o grosime a stratului de zinc ≥85μm, formând atât izolație fizică, cât și protecție electrochimică.

În aer liber durata de viață depășește 30 de ani, potrivită pentru medii dure, cum ar fi zonele de coastă, ceață cu multă sare și industria poluare.

Structură stabilă

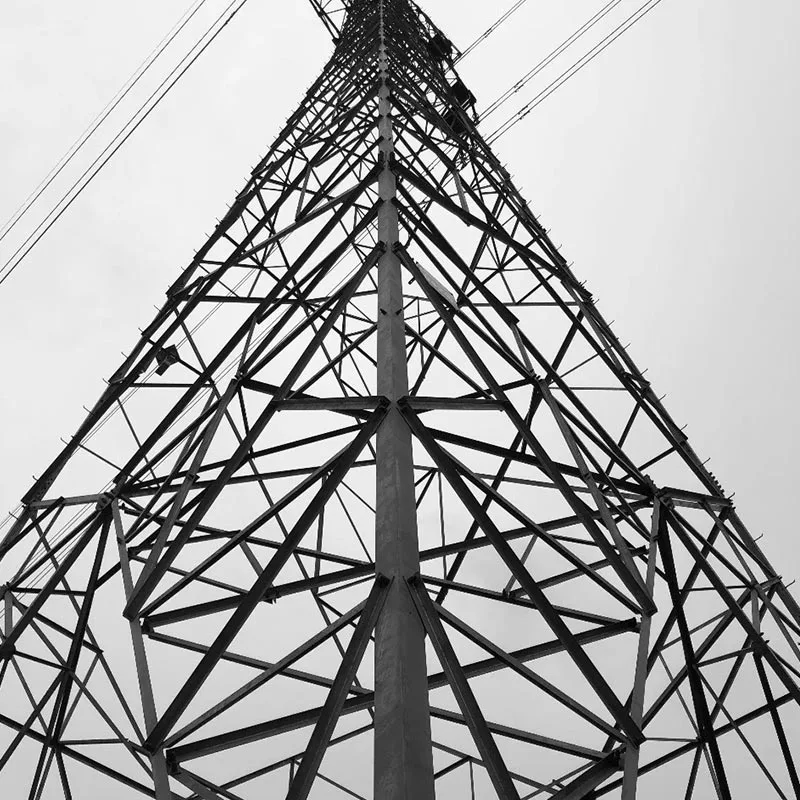

Secțiunile tubulare au o distribuție uniformă a tensiunilor și o încovoiere mare rigiditate. Coeficientul de rezistență la vânt este cu 20%-40% mai mic decât turnurile unghiulare din oțel.

Poate rezista la nivelul 11 puternic vânturi, cutremure cu magnitudinea 8 și încărcături mari de gheață, cu stabilitate excelentă în condiții extreme.

Construcție eficientă

Structură segmentată prefabricată din fabrică cu șurub de flanșă conexiunile permit asamblarea rapidă la fața locului fără echipamente de ridicare la scară largă.

Timpul de construcție este redus cu 50%, scăzând semnificativ costurile proiectului.

Adaptabilitate largă

Turnurile de transmisie din conducte de oțel galvanizate au o structură compactă, economisind aproximativ 50% din teren în comparație cu turnurile tradiționale din oțel unghiular.

Potrivit pentru terenuri urbane înguste, munți, de coastă zone și alte terenuri complexe, personalizabile în înălțimi de la 5 la 150 de metri.

Calitate de incredere

Fabricat din oțel de înaltă rezistență, producția îndeplinește standardele naționale precum ca GB 50545 și DL/T 5154, cu control al calității pe întregul proces, inclusiv inspecția sudurii și testarea stratului de zinc. Pe deplin performanță calificată, stabilă.

Cum să alegi modelul

Selectați după nivelul de tensiune

10kV–35kV: Folosiți turnuri de transmisie din oțel galvanizat cu un singur circuit, înălțime 15–30m, grosimea peretelui 6–10mm, potrivite pentru liniile de joasă tensiune urbane și de parc.

110kV–220kV: Utilizați turnuri de transmisie din oțel galvanizat cu dublu circuit / multicircuit, înălțime 30–60 m, grosime perete 10–16 mm, satisface nevoile de transmisie de medie și înaltă tensiune.

500 kV și peste: Utilizați turnuri speciale de transmisie din oțel galvanizat de ultraînaltă tensiune, înălțime 60–150 m, grosime perete 16–20 mm, potrivit pentru transmisii pe distanțe lungi și ultra-lungi.

Selecția în funcție de condițiile de mediu

Zone de coastă/cu coroziune ridicată: Alegeți turnuri de transmisie din oțel galvanizat, rezistent la coroziune, cu zinc acoperire ≥100μm pentru a spori rezistența la pulverizarea cu sare.

Vânt puternic / zone seismice: Selectați structuri armate, optimizați secțiunea transversală și grosimea peretelui pentru a îmbunătăți vântul și rezistența la cutremur.

Teren montan / complex: Alegeți turnuri de transmisie din oțel galvanizat ușoare, cu bază îngustă, pentru a găzdui conditii de transport si instalare.

Selectare în funcție de scopuri funcționale

Turnuri drepte: Folosit pentru secțiuni drepte ale liniei, care suportă sarcini de vânt verticale și orizontale.

Turnuri de tensiune / unghi: Folosit pentru schimbarea direcției liniei și conversia tensiunii, purtând tensiune dezechilibrată.

Terminal / Turnuri de Traversare: Folosit pentru începutul/sfârșitul liniei și pentru traversarea râurilor sau a drumurilor, necesitând mai mult capacitate portantă.

Serviciile noastre

Design personalizat: Echipa noastră profesionistă oferă modele personalizate pentru turnuri de transmisie din țevi din oțel galvanizat pe baza nivelurilor de tensiune, terenului și condițiilor meteorologice, satisfacând nevoile diferitelor proiecte.

Fabricare inteligentă cu proces complet: Cu propria noastră fabrică modernă echipată cu tăiere CNC, sudare automată, și liniile de producție de galvanizare la cald, realizăm controlul calității întregului proces de la materii prime până la finisat produse, cu o capacitate lunară de producție de peste 5.000 de tone.

Livrare unică: Oferim servicii integrate, inclusiv producție, transport, ghidare de instalare la fața locului, și instruire tehnică, asigurând implementarea eficientă a proiectului.

Garanție post-vânzare: Oferim o garanție de 15 ani, un răspuns tehnic de 24 de ore și o inspecție periodică și întreținere pentru a rezolva problemele legate de produs pe parcursul ciclului său de viață.

Precauții pentru utilizare

Înainte de instalare, verificați dacă plăcuța de identificare a turnului de transmisie din oțel galvanizat se potrivește cu desenul parametrii și verificați dacă corpul turnului, flanșele și șuruburile nu sunt deformate sau deteriorate, asigurându-vă că toate accesoriile sunt complete.

Utilizați frânghii de nailon pentru ridicare pentru a evita zgârierea stratului galvanizat; abaterea verticală în timpul instalării ar trebui să fie ≤1/1000, iar șuruburile flanșei trebuie strânse conform cuplului pentru a asigura o conexiune fiabilă.

Fundația turnului ar trebui să utilizeze o bază independentă din beton C30 cu șuruburi de ancorare încorporate și împământare. rezistența ar trebui să fie ≤10Ω. Testați în mod regulat eficacitatea sistemului de împământare.

Sudarea sau tăierea pe suprafața turnului de transmisie din oțel galvanizat este strict interzisă. Dacă modificare este necesar, trebuie reaplicat cu galvanizare la cald pentru protecția împotriva coroziunii.

Verificați în mod regulat integritatea stratului de zinc, etanșeitatea șuruburilor și deformarea structurală; in zonele de coastă/cu coroziune ridicată, inspectați o dată la șase luni și reparați prompt orice strat de zinc deteriorat.

Personalului neprofesional le este strict interzis să urce pe turnul de transmisie din oțel galvanizat. Avertisment semne precum „Pericol de înaltă tensiune, ține-te departe” trebuie plasate în jurul turnului, păstrând o distanță de siguranță.
